Konstruktion Ihrer Kälteanlagen, Flüssigkeitskühler und Kältemaschinen in 3D-CAD
Alle Kälteanlagen, Flüssigkeitskühler, Hydraulikmodule, Kaltwassersätze, Prozesskälteanlagen und Wärmepumpen werden am Rechner mit Hilfe eines 3D-CAD-Programms (Solid Edge) gezeichnet und konstruiert.
Die fotorealistische Darstellung erlaubt Ihnen, sich bereits in diesem Stadium “ein Bild” von Ihrer Anlage zu machen. Die Zeichnungen erörtern wir mit Ihnen und können dann noch auf weitere Details, wie z.B. die Position der Medienanschlüsse, eingehen.
Die 3D Zeichnungen können wir derzeit in den Formaten: *.stp / *.igs / *.ifc und *.sat zur Verfügung stellen.
Erst wenn Sie uns die Freigabe zur Fertigung erteilen, werden Stücklisten generiert und die Montagepläne erstellt. Dieser Unternehmensbereich ist zertifiziert nach DIN EN ISO 9001:2015.

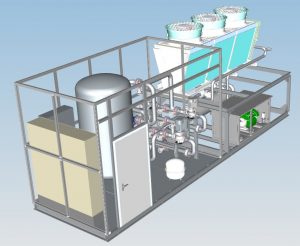

Beispiel 1 Flüssigkeitskühler mit ölfreiem magnetgelagertem Turboverdichter Turbocor mit HFO Kältemittel R1234ze (GWP = 7, Sicherheitsklasse A2L) und Hydraulik-Modul mit Speicher und vier Kaltwasserpumpen in Inlinebauweise (jeweils zwei für Erzeuger- und Verbraucherkreislauf) für Außenaufstellung. Der Speicher ist als hydraulische Weiche eingebunden. Das Gehäuse für das Hydraulikmodul wird separat gekühlt und ist begehbar. Am Standort müssen nur noch Elektrokabel und Wasserrohrleitungen angeschlossen werden. (weiter unten: Maschine “in Bewegung”)

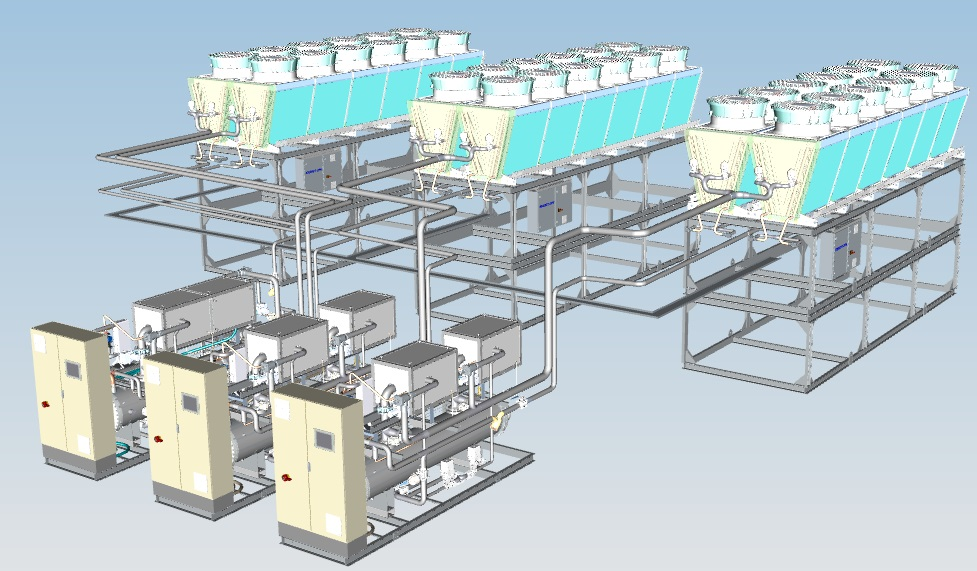

Beispiel 2 – Kälteanlage mit ölfreien magnetgelagerten Turboverdichtern Turbocor mit externen Verflüssigern. Die erhöhte Aufstellung der Verflüssiger ermöglicht die Freie Kühlung nach dem Thermosyphon – Prinzip (Thermosyphon = Freie Kühlung ohne Kühlwasser, ohne Frostschutzmittel (Glykol), ohne Öl und ohne Kühlwasserpumpe)

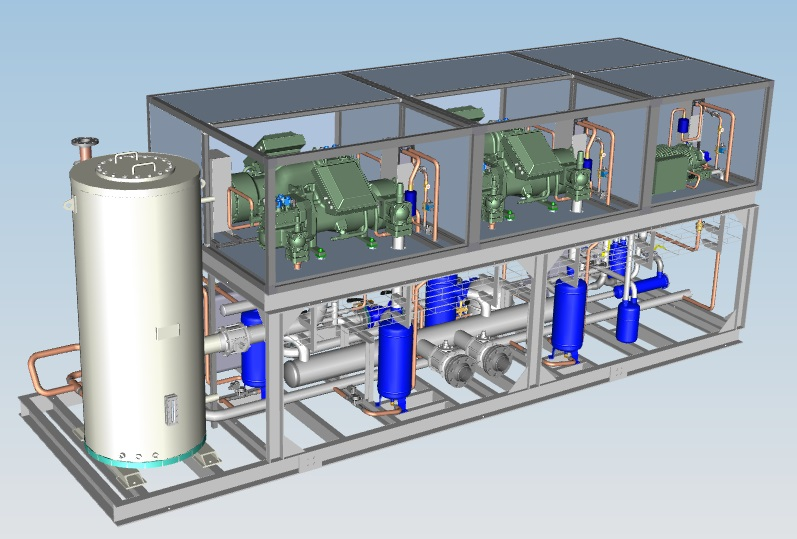

Beispiel 3 – Sonder Kälteanlage (Prozesskälteanlage) für Direktverdampfung mit 6 Stück Bitzer Schraubenverdichtern für den Anschluß an einen Direktverdampfer aus Edelstahl zur Kühlung von Stickstoff (Verdampfungstemperatur -40°C). Die Verflüssigerwärme wird über einen luftgekühlten Verflüssiger auf dem Dach des Gebäudes abgeführt. Für die Ölkühlung wurde ein separater Kühlwasserkreislauf installiert.

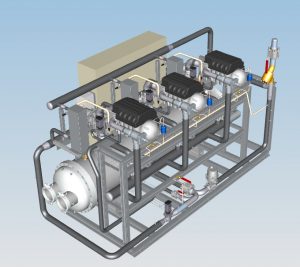

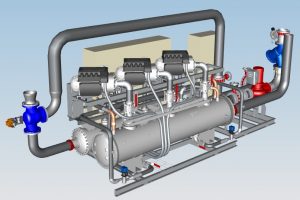

Beispiel 4 – Turbo Kältemaschine in wassergekühlter Ausführung mit drei ölfreien und magnetgelagerten Turboverdichtern von Danfoss Turbocor. Überfluteter Verdampfer mit FU – Kaltwasserpumpe, Schmutzfänger und Absperrklappen. Verflüssiger einschließlich 3-Wege Kühlwasserregelventil
Beispiel 1 “in Bewegung”
Smardt OPK Chillers GmbH – deutscher Hersteller aus Baden-Württemberg: Kälteanlagen, Kältemaschinen, Flüssigkeitskühler, Kaltwassersätze, Prozesskälteanlagen und Wärmepumpen. Die Zeichnungen für alle Kältemaschinen und Wärmepumpen werden in 3D erstellt. Zur weiteren Planung stellen wir Ihnen die 3D Zeichnungen in verschiedenen Datei-Formaten zur Verfügung.
