Beispiel Galvanik mit Thermosyphon – Freie Kühlung ohne Frostschutzmittel

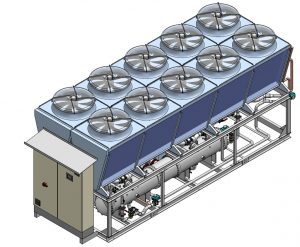

500 kW luftgekühlte Kompakt-Flüssigkeitskühler für ein Unternehmen mit Galvanik in Großraum Stuttgart für Außenaufstellung
Bereits seit 2012 produziert dieser luftgekühlte Flüssigkeitskühler ganzjährig Kaltwasser für die Kühlung von Galvanik Bädern. Aus Redundanzgründen ist der Flüssigkeitskühler mit zwei separaten Kältemittelkreisläufen ausgestattet. Wegen der besonderen 2-Kreis- Ausführung ist es möglich mit 3 unterschiedlichen Betriebsarten Kaltwasser zu erzeugen: 1. beide Kreise mit Verdichter-Betrieb. 2. eine Kreis Thermosyphon Freikühlung und der andere mit Verdichterbetrieb 3. beide Kreise in Betriebsart Freie Kühlung. Jeder Kältemittekreislauf kühlt das Kaltwasser um 50% der erforderlichen Abkühlung herunter. Für die von Smardt OPK entwickelte Art der Freien Kühlung ist weder Kältemittel-Öl noch Frostschutzmittel erforderlich, daher sind keine Umweltschutzmaßnahmen, wie Auffangwannen oder -systeme erforderlich. Als weltweit erstes Unternehmen hat Smardt OPK die Thermosyphon Freikühlung vor über 10 Jahren erstmalig eingesetzt.
Bei der Thermosyphon – Freikühlung sind außerdem keine zusätzlichen Wärmetauscher / Glykol-Rückkühler oder Umwälzpumpen erforderlich. Die Flüssigkeitskühler können daher ohne Zusatz von Frostschutzmitteln betrieben werden. Wärmetauscher zur Trennung von Wasser und Wasser/Frostschutzmittel-Gemisch sind nicht erforderlich.
Im Jahr 2015 wurde ein weiterer Smardt OPK Flüssigkeitskühler von diesem Unternehmen bestellt.
Technische Daten luftgekühlter Flüssigkeitskühler mit ölfreien Turboverdichtern Danfoss Turbocor
| Kälteleistung | 500 kW |
| Kaltwasser | 14°/6°C |
| Lufttemperatur | 35°C |
| Kältemittel | R134a |
| Anzahl Verdichter | 2 Stück |
| Anzahl Kältemittelkreise |
2 Stück |
| Schalldruckpegel in 10m | 54 dB(A) |
| Lange | 7.715 mm |
| Breite | 2.400 mm |
| Höhe | 2.960 mm |
Für weitere Informationen über den Einsatz von Smardt OPK Produkten bei Galvanik Unternehmen wenden Sie sich bitte an unseren Technischen Vertrieb
[→ Ansprechpartner] oder schreiben Sie eine E-Mail an: vertrieb(at)smardt.de
Weitere Anwendungsbereiche für Thermosyphon Freikühlung sind u.a.: Kunststoffindustrie, Chemie, Pharma, Metallbearbeitung, Rechenzentrum / Data Center, Maschinenbau, Automotiv, …
Energiesparende Kältetechnik – Freie Kühlung ohne Öl und Frostschutzmittel (Glykol) – umweltschonend – Smardt OPK Thermosyphon Freie Kühlung für Rechenzentren / Data Center / Krankenhäuser / Galvanik seit 10 Jahren erfolgreich im Einsatz – drehzahlgeregelte Turboverdichter
