Schraube Beispiel 3

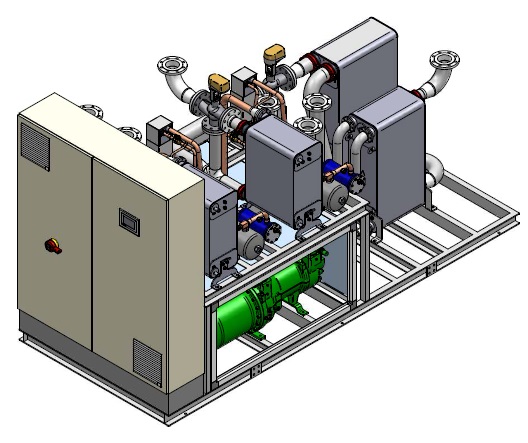

Flüssigkeitskühler mit halbhermetischen Schraubenverdichtern und Modul “Freie Kühlung”

Energiesparender Flüssigkeitskühler / Kaltwassersatz mit Kompakt-Schraubenverdichter (Economizer Betrieb)  mit 2 separaten Kältemittelkreisläufen für Innenaufstellung. Die stufenlos regelbaren Schraubenverdichter sind in einem Schallschutzgehäuse eingebaut. Die Rückkühlung erfolgt über einen Glykolrückkühler. Alle Anschlüsse (Kalt- und Kühlwasser) wurden auf Wunsch des Bauherrn nach oben geführt. Da der Betreiber, eine bayerische Universität, ganzjährig Kaltwasser benötigt, wurde ein Freikühl-Wärmetauscher mit allen erforderlichen Regelventilen zur Steuerung der Freien Kühlung integriert. Die komplette Steuerung einschl. Rückkühler / Freikühler erfolgt vollautomatisch durch die Smardt OPK SPS-Steuerung. Der Kaltwassersatz mit Plattenwärmetauschern (Verdampfer, Verflüssiger und Freikühler) hat mit 68 kg eine äußerst geringe Kältemittelfüllmenge.

Kälteleistung Verdichter 500 kW
Leistung Freie Kühlung
250 kW
Kaltwasser 16°/12°C
Kühlwasser 40°/45°C
Anzahl Schraubenverdichter 2 Stück
Anzahl Kältemittelkreisläufe
2 Stück
Kältemittel / Füllmenge
R134a / 68 kg
Länge 3.800 mm
Breite 1.600 mm
Höhe 2.100 mm
Gewicht 4.000 kg


Smardt OPK – Kältemaschine / Kaltwassersatz mit halbhermetischen, stufenlos regelbaren Schraubenverdichtern und Plattenwärmetauschern für geringe Kältemittelfüllmenge sowie Modul Freie Kühlung.
