Container für Kälteanlagen, Kaltwassererzeugung und Wärmepumpen
Smardt OPK Kältemaschinen und Flüssigkeitskühler können als fertige „Kältezentrale“ in einem Maschinenraum- oder Technik-Container, „fix und fertig“ montiert, geliefert werden, wenn Platzverhältnisse bei Bestandsgebäuden für eine Installation nicht ausreichend sind oder aufwendige Bauarbeiten im Gebäude Produktions- und/oder Arbeitsabläufe beeinträchtigen würden.
Die Kälte-Container lassen sich außerdem mit relativ geringem Aufwand an einen anderen Standort versetzen, wenn sich der Kältebedarf von zu versorgenden Gebäuden ändert oder Produktionsstandorte verlagert werden.
Innerhalb des Containers wird der komplette Erzeugerkreislauf mit Kalt- und Kühlwasserpumpen, Speicherbehälter (hydraulische Weiche), Ausdehnungsgefäße, Regelarmaturen, Verbraucherpumpen und die elektrische Versorgung mit Schaltschränken installiert. Ausführung und der Aufbau der Container erfolgen anwendungsbezogen in Absprache mit dem Betreiber nach seinen Anforderungen.
Die Kälte-Container sind gemäß EN 378 Maschinenräume der Klasse III und sind daher mit Kältemitteldetektoren („Gaswarnanlagen“) sowie Be- und Entlüftung ausgerüstet. Standardmäßig werden die Container beheizt (Frostschutz) und gekühlt (Elektronik in Schaltschränken, Verdichtern und weiteren Bauteilen der Kälteanlage).
Selbstverständlich können auch Wärmepumpen mit Heiz- und Kaltwasserpumpen sowie Warmwasser-Speicher in Container als komplette Heizzentrale einbaut werden.
Nachstehend Beispiele von Containern mit eingebauten Kälteanlagen.

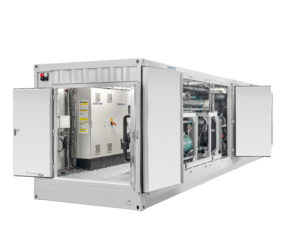

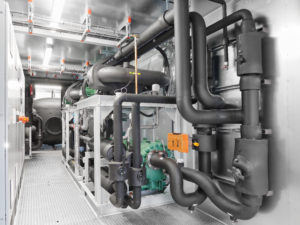

Container mit Tiefkälteanlage
Tiefkälteanlage mit einer Kälteleistung 300 kW mit zwei Schraubenverdichtern für Mediumtemperatur -30°C. Kälteanlage mit Primärpumpen (Verdampfer), Hydraulische Weiche (5.000Liter) und drei Verbraucherpumpen. Container mit Doppelboden um im Havariefall austretendes Kühlmedium zu verhindern (WHG Abnahme). Die Kälteanlage ist wassergekühlt und wurde an eine vorhandenes Kühlwassernetz (Werkskühlwasser) angeschlossen.
Die beiden halbhermetischen Schraubenverdichter werden über Frequenzumformer (FU) stufenlos geregelt und reduzieren beim Start den Anlaufstrom (“Softstart”). Kältemittel für tiefe Verdampfungstemperaturen ist R449A. Die bei diesen tiefen Temperaturen erforderliche Ölkühlung erfolgt ebenfalls über das werkseigene Kühlwassernetz.

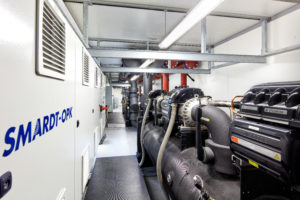

Kälte Container mit ölfreien Turboverdichtern
Kaltwassererzeugung mit zwei wassergekühlten Turboverdichter Flüssigkeitskühlern (Kaltwassersatz) mit jeweils drei Verdichtern und mit einer Gesamtkälteleistung von 2.500 kW (Kaltwasser 12°/6°C) einschließlich Kaltwasser-Primärpumpen (Verdampferpumpen) sowie automatischer Nachspeisung und Druckhaltesystem für einen Produktionsbetrieb in Großbritannien. Die Rückkühlung erfolgt über ein vorhandenes Kühlwassernetz.

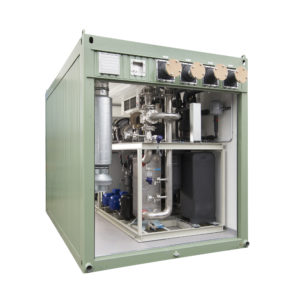

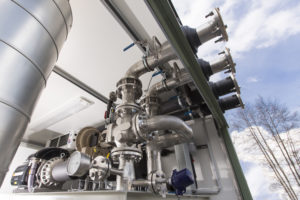

Container mit Kaltwassererzeuger für Chemie-Unternehmen
Wassergekühlter Flüssigkeitskühler mit ölfreiem Turboverdichter sowie Plattenverdampfer und Plattenverflüssiger für geringe Baugröße und Kältemittelfüllmenge. Für den Betrieb mit vollentsalztem Wasser sind die Wärmetauscher und alle weiteren Einbauten, wie Pumpen und Regelarmaturen komplett aus hochwertigem Edelstahl (“V4A” – Qualität) gefertigt. Die Ausführung unterlag den strengen Vorschriften, insbesondere in Bezug auf die Schweißarbeiten, für produktionsrelevante Kälteanlagen. Kälteleistung 290 kW bei Kaltwassertemperaturen 15°/10°C. Rückkühlung mit Kühlwassertemperaturen von 28°/36°C über Werks-Kühlwassernetz.
Für die Maschinenraum-Kühlung wird ein geringer Teil des Kaltwassers verwendet. Wegen der Wasserqualität (vollentsalzt) wird dieser über einen Wärmetauscher dem Umluftkühlgerät zugeführt. Die Beheizung erfolgt elektrisch. Das Be- und Entlüftungssystem des Containers ist aus Schallschutzgründen mit Schalldämpfern ausgerüstet.

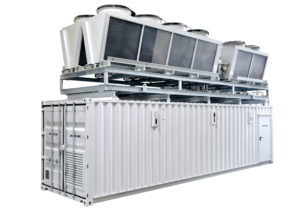

Container für Kaltwassersätze mit luftgekühlten Verflüssigern
Kaltwasserzeugung mit 3 x 300 kW ölfreien Turboverdichtern Kaltwassersätzen. Auf dem Dach des Containers wurden am Aufstellungsort je Flüssigkeitskühler luftgekühlte Verflüssiger montiert, um die Verflüssigerwärme an die Umgebung abzuführen. Die Verflüssiger sind für 40°C Umgebungstemperatur ausgelegt. Die Kälteanlage wurde in eine Bestandkälteanlage integriert. Die FU-geregelten Kaltwasserpumpen fördern über eine gemeinsam Vorlaufleitung zu einem Bestands-Kaltwasserspeicher.

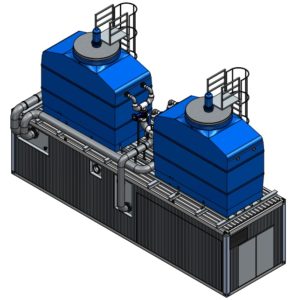

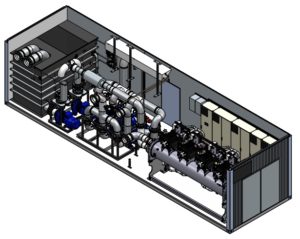

Container mit Kaltwassersatz und Kühltürmen
Für ein Projekt im Nahen Osten (UAE) wurde in einem Container ein Kaltwassersatz mit einer Kälteleistung von 2.000 kW und vier ölfreien Turboverdichtern geliefert. Die Rückkühlung erfolgt über zwei Kühltürme, die nach der Aufstellung auf dem Dach des Containers montiert wurden. Im Container für die Kaltwasseranlage wurden drei Kalt- und zwei Kühlwasserpumpen sowie ein Tankbehälter (offenes System) zur Entleerung der Kühltürme montiert.
Für den Betrieb mit Kühltürmen wurde eine aufwendige Kühlwasseraufbereitung mit Entsalzung und Biozid-Dosierung sowie Sandfiltersystemen installiert. Aufgrund der hohen maximalen Außentemperaturen war eine trockene Rückkühlung nicht möglich. Der Container wird über Umluftkühler (Kaltwasserbetrieb) auf eine Innentemperatur von 30°C gehalten.
Smardt OPK – Container Kälteanlagen – komplette Kaltwassererzeugungssysteme / Kältezentralen in einem anschlußfertigen Maschinenraum Container mit Speicher und Pumpen. Ausführung nach EN 378 Maschinenräume Klasse III. Container mit Wärmepumpen als fertige Heizzentrale.
