Anlagenvisualisierung – Prozessvisualisierung
Kältemittelkreislauf – Verfahrensfließbild (Kälte-Schema) im Display

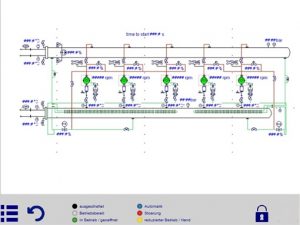

Ein Verfahrensfließbil oder das Kälteschema (Abbildung rechts: Schema wassergekühlter Flüssigkeitskühler mit 5 Turboverdichtern Turbocor) wird im Display hinterlegt werden. Alle anlagenrelevanten Daten werden in Echtzeit im Schema angezeigt. Alle Echtzeit-Daten können parallel über eine BUS-Schnittstelle an eine übergeordnete Gebäude- oder Prozeßleittechnik (GLT/PLT-System) weitergeleitet werden, um auf einem Leitrechner angezeigt zu werden. (Im Beispiel rechts sind die Beschriftungen auf englisch – die Sprachen sind frei programmierbar)

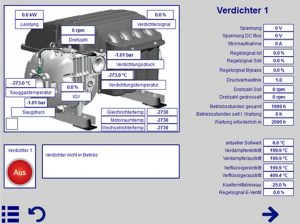

Echtzeitdaten ölfreier Turboverdichter im Touchdisplay
wassergekühlter Schraubenverdichter Flüssigkeitskühler

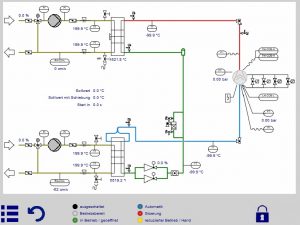

Abbildung rechts: wassergekühlter Schraubenverdichter-Flüssigkeitskühler mit Plattenverdampfer und Plattenverflüssiger, Kalt- und Kühlwasserpumpen sowie Regelventilen. Anzeige von Temperaturen und Drücken sowie Stellungsanzeigen von Regelventilen sowie Drehzahlen von Pumpen in Prozent.
Alle Schalter für Antriebe auf separatem Bildschirm

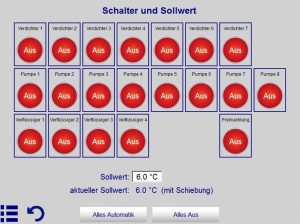

Abbildung links: alle Haupt- und Nebenantriebe sind auf einen separaten Bildschirm erkenn- und bedienbar. Die virtuellen Schalter mit den Funktionen: Manuell – Automatik – AUS
Smardt OPK – Energiesparende Kälteanlagen und Flüssigkeitskühler gemäß Ökodesign Richtline 2009/125/EG (ErP Richtlinie Energy-related Products). Alle Kälteanlagen und Kältemaschinen mit Webpanel Technologie
