Schaltschränke für Kälteanlagen und Flüssigkeitskühler
Unsere Schaltschränke Fabrikat Rittal werden bei einem deutschen Partner nach deutschen bzw. europäischen Normen und Richtlinien gefertigt. Wir fertigen außerdem die Schaltschränke für Kälteanlagen, Kaltwassersätze, Kältemaschinen, Flüssigkeitskühler und Wärmepumpen nach Ihren Vorgaben und Vorschriften und sind damit in der Lage Werksvorgaben und Werksvorschriften gemäß Lastenheft einhalten. Standard Schaltschrankgehäuse nach DIN EN 60204 . Standard Lackierung RAL 7035. Bei Bedarf sind andere RAL Farben möglich, wie z.B. für Schiffbau und Marineanwendungen. Schutzart in Standard-Ausführung IP 54. UV Schutzabdeckung TFT Farb-Touchscreen bei Außenaufstellung. Schaltschrank Optionen siehe [→ hier]
Alle Schaltschränke verfügen über einen Hauptschalter als Lasttrennschalter 3-polig nach IEC/EN 60647-3, VDE 0160 T100 mit NOT-AUS-Funktion (Rot-Gelb-Farbmarkierung) . Betrieb Schaltschränke an TN-S und TN-C Netzen. Ausführung der Schließsysteme nach Vorgabe des Betreibers möglich.
Dieser Unternehmensbereich ist – wie alle anderen Bereiche – nach DIN EN ISO 9001:2015 zertifiziert.
Temperaturberechnung für alle Schaltschränke nach IEC/TR 60890. Falls die Aufstellung in stark wärmebelasteten Maschinenräumen erfolgen soll, können zusätzliche Schaltschrankkühler montiert werden. Ausführung, Bau und Dokumentation der Schaltschränke gemäß DIN EN (IEC) 61436-1/-2 unter Berücksichtigung der DGVU Vorschrift 3. Die Vorgaben der EG Maschinenrichtlinie 2006/42/EG und der Niederspannungsrichtlinie 2014/35/EU werden erfüllt.
16 Zoll LED Farb-Touch-Webpanel als Bedieneinheit (HMI)
Alle Schaltschränke mit 16″ Farb-Touch-TFT-Display (1.336×786 Pixel) als Webpanel und grafikfähiger Anzeige mit 65.536 Farben. Maße 395x250x60mm. (Standardgröße)
Schaltpläne werden mit dem CAE System EPLAN P8 gezeichnet und werden grundsätzlich vor der Fertigung zur Freigabe vorgelegt. Die EPLAN Projekte erhalten Sie bei Bedarf für die Einbindung in Ihre gesamte Elektroplanung und Dokumentation.

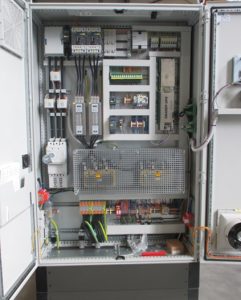

Ausführungsbeispiel eines Schaltschrankes für einen Turboverdichter Flüssigkeitskühler. Die unten aufgeführten Fabrikate werden standardmäßig verwendet, sofern keine anderen Vorgaben gemacht werden:
Gehäuse: Rittal
Hauptschalter: Schrack bzw. Eaton
Motorschutzschalter: Siemens
Leistungsschutzschalter: Siemens
Steuertrafo: Siemens oder Wago
Beleuchtung: Rittal
Schaltschranklüfter: Finder
Sammelschienensystem: Rittal
Netzgeräte: Wago
Klemmen: Phoenix
Überspannungsschutz: Dehn
Standard – Ausführung Schaltschränke:

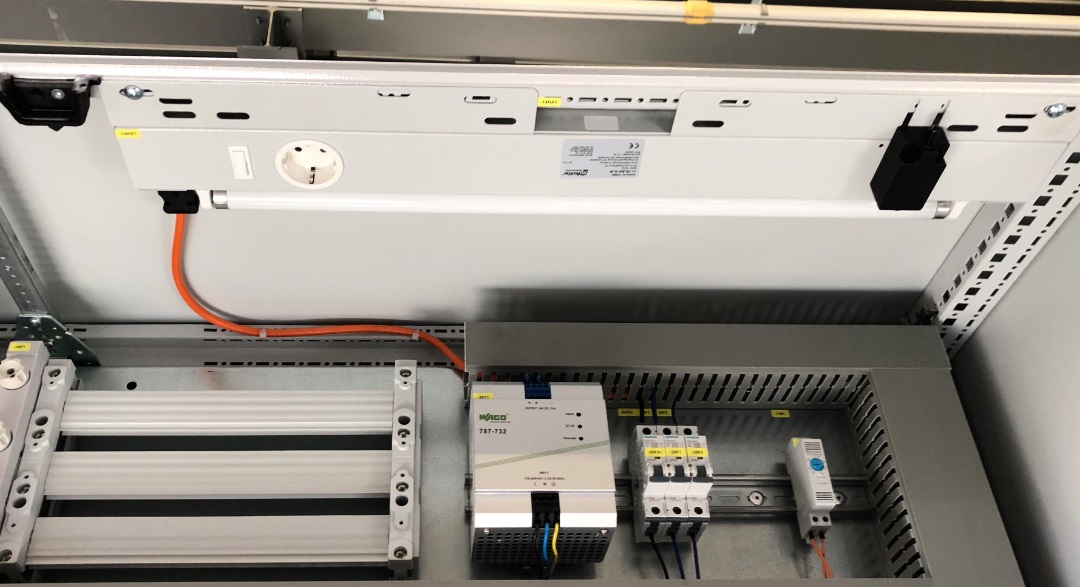

Beleuchtung und Steckdose, PC Ablagepult, Zugentlastung für alle Kabel, Schaltschranklüfter
Leistungs- und Lastteile oder Sicherungsabgänge für Kalt- und Kühlwasserpumpen und Verflüssiger oder Rückkühler können selbstverständlich zusätzlich in die Schaltschränke eingebaut und in die SPS Steuerung integriert werden. Entsprechende Regelsignale für FU-Pumpen und Regelventile werden auf Klemme gelegt.

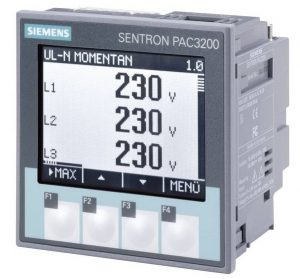

Busfähige Energie- und Stromzähler als 3 Phasen Wandlerzähler einschließlich Messung der elektr. Leistungsaufnahme sowie Verbrauchsdatenerfassung Fabrikat Saia Burgess AWD in geeichter Ausführung passend zur Smardt SPS Steuerung für Hutschienenmontage und Anzeige der Meßwerte im SPS TFT Touchpanel oder Multifunktionsmeßgeräte oder Universalmeßgeräte anderer Hersteller nach Vorgabe wie z.B. Janitza UMG oder Siemens Sentron mit verschiedenen Busschnittstellen zur Montage in der Schaltschranktür. Andere Fabrikate auf Wunsch lieferbar.
In Verbindung mit Volumenstrom- bzw. Durchflußmeßgeräten oder Kältezählern im Wasserkreislauf kann die Kälteleistung ermittelt und Leistungszahl EER berechnet werden.
Kältemaschinen Schaltschränke in Sonderausführung
Neben der Standard Ausführung können wir Schaltschränke in Sonderausführung für Prozesskälteanlagen und Sonder-Kältemaschinen nach Vorgabe des Betreibers oder werksspezifischen Lastenheften fertigen. Eine Auswahl an möglichen Optionen ist unten ausgeführt. Für spezielle Anforderungen sprechen Sie uns bitte an: Ansprechpartner
Aktive harmonische Filter zur Reduzierung der Oberschwingungsgesamtverzerrung (TDHi und THDu)
Bei ständig steigendem Einsatz von Frequenzumrichtern /-umformern bei Verdichtern und Pumpen wird zunehmend eine Reduzierung des Oberschwingungsgehalts bzw. der Oberschwingungsgesamtverzerrung (engl. THD = Total Harmonic Distortion) gefordert. Zu diesem Zweck setzt Smardt OPK aktive harmonische Filter ein.
Ausführung Schaltschränke (Optionen und Zubehör):
- 180° Scharniere für Schaltschranktüren
- elektrische Schutzart nach Erfordernis (Standard: IP 54)
- Schaltschrankheizung
- separate Einspeisung der SPS Steuerung mit Spannungsüberwachung
- Anschlüsse für verschiedene Kabelquerschnitte nach Abstimmung
- Auslegung bis +45°C Umgebungstemperatur möglich
- Schaltschrankkühlung für Aufstellungsorte mit Umgebungstemperaturen > +45°C
- RAL Farbe und Glanzgrad nach Kundenvorgabe
- Beschichtungen nach DIN EN ISO 12944 (Korrosionsschutzklassen) bis C5-M (l, m, h)
- Schaltschrankgehäuse aus Edelstahl
- Elektrobauteile nach Fabrikatsvorgabe (Werksvorschriften)
- aktive Harmonische Filter für THDi bis unter 5%
- Sockelhöhe für Einführung nach Erfordernissen
- halogenfreie Verkabelung
- EMV Filter Klasse B (Standard Klasse A)
- Überspannungsschutz (Schaltschrankschutz) Fabr. DEHN
- Kabeleinführung von oben
- Einspeisung von oben über zentrales Einspeisesystem
- Einspeisung von oben über Schienensystem mit Anschlußkopf
- Zweite (doppelte) Kraftstrom-Einspeisung – manuell oder automatisch umschaltbar (z.B.: Rechenzentrum)
- Zweite Kraftstrom-Einspeisung für Notstromversorgung (z.B.: Krankenhaus mit AV / SV Netz)
- verschiedene Schaltschrankgrößen
- unterschiedliche TFT-Touchbediendisplays
- Regenschutzdach aus Edelstahl bei Außenaufstellung
- UV Schutz TFT Bediendispaly (TFT Touchscreen) bei Außenaufstellung
- Leistungsteile für Pumpen (Kalt- und Kühlwasser) und Rückkühler oder Verflüssiger
- Spannungsversorgung für Regelventile (24V / 230V)
- Ausführung nach DNV GL für maritime Anwendungen / Schiffbau
uvm.
Smardt OPK – Kälteanlagen, Flüssigkeitskühler und Kaltwassersätze sowie Wärmepumpen mit SPS Schaltschränken aus Deutschland – Energie- und Stromzähler – Überspannungsschutz – halogenfreie Kabel – IP 54 – große Auswahl an zusätzlichen Optionen (Zubehör) für Rechenzentrum, Gebäudetechnik, Chemie und Pharma, Automobil, Marine, Galvanik, u.v.m. Sonder-Schaltschränke für Prozesskälteanlagen und Industrie Kältemaschinen.
