Beispiel Krankenhaus – 3 x 600 kW mit Thermosyphon – Freie Kühlung ohne Frostschutzmittel

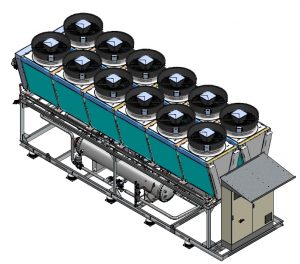

3 x 600 kW luftgekühlte Kompakt-Flüssigkeitskühler für ein Krankenhaus in extrem schallgedämmter Ausführung für Außenaufstellung
Für die Kaltwassererzeugung für ein Krankenhaus an der Mosel erhielt Smardt OPK 2017 den Auftrag zur Lieferung von 2 luftgekühlten Kompakt-Flüssigkeitskühlern für Außenaufstellung. Jeder Flüssigkeitskühler / Kaltwassersatz hat eine Kälteleistung von 600 kW und ist mit jeweils 2 ölfreien drehzahlgeregelten Turboverdichtern von Danfoss Turbocor ausgerüstet. Die Flüssigkeitskühler in extrem leiser Ausführung mit einem Schallleistungspegel von 77 dB(A) erzeugen bei kalten Außentemperaturen die erforderliche Kälteleistung über Freie Kühlung. Alle gasführenden Kältemittelleitungen sind schallschutzisoliert, um Strömungsgeräusche zu reduzieren, die Ventilatoren sind mit Diffusoren (ebm Axitop) ausgerüstet und reduzieren ebenfalls die Schallemission im Krankenhausbereich. Für diese Art der Freien Kühlung ist weder Kältemittel-Öl noch Frostschutzmittel erforderlich, daher sind keine Umweltschutzmaßnahmen, wie Auffangwannen oder -systeme erforderlich. Als weltweit erstes Unternehmen hat Smardt OPK die Thermosyphon Freikühlung vor über 10 Jahren erstmalig eingesetzt.
Bei der Thermosyphon – Freikühlung sind außerdem keine zusätzlichen Wärmetauscher / Glykol-Rückkühler oder Umwälzpumpen erforderlich. Die Flüssigkeitskühler können daher ohne Zusatz von Frostschutzmitteln betrieben werden. Wärmetauscher zur Trennung von Wasser und Wasser/Frostschutzmittel-Gemisch sind nicht erforderlich.
Die Kälteanlagen für das Krankenhaus für verschiedene Bereiche, wie Klimakühlung, Reinräume und Rechenzentrum werden völlig ohne (Kältemittel-)Öl und Glykol (Frostschutzmittel) betrieben. Den Flüssigkeitskühlern übergeordnet ist das Smardt OPK Kälteanlagen Management System CPM. Das Gebäudeleitsystem kommuniziert mit dem CPM über eine zertifizierte BACnet / IP Schnittstelle.
Im Herbst 2018 wurde ein weiterer Flüssigkeitskühler mit Thermosyphon – Freikühlung für dieses Krankenhaus bestellt.
Technische Daten luftgekühlter Flüssigkeitskühler mit ölfreien Turboverdichtern Danfoss Turbocor
| Kälteleistung | 600 kW |
| Kaltwasser | 12°/6°C |
| Lufttemperatur | 39°C |
| Kältemittel | R134a |
| Anzahl Verdichter | 2 Stück |
| Schalleistungspegel | 77 dB(A) |
| Lange | 9.210 mm |
| Breite | 2.400 mm |
| Höhe | 3.550 mm |
Für weitere Informationen und Referenzanlagen über Kühlung von Krankenhäusern nehmen Sie bitte Kontakt zu unserem Technischen Vertrieb auf
[→ Ansprechpartner] oder schreiben Sie eine E-Mail an: vertrieb(at)smardt.de
Weitere Anwendungsbereiche für Thermosyphon Freikühlung sind u.a.: Kunststoffindustrie, Chemie, Pharma, Metallbearbeitung, Oberflächentechnik (Galvanik), Maschinenbau, Automotiv, …
