Kälteerzeugung – Systeme – Kälteanlagen – Kältemaschinen – Kaltwassersätze – Direktverdampfung
Einleitung
Es gibt verschiedene Möglichkeiten zur Erzeugung von “Kälte”, wie beispielsweise für:
- Kaltwassererzeugung für Klima- und Lüftungsanlagen (Flüssigkeitskühler / Kaltwassersatz))
- Industriekühlung für Maschinen, Werkzeuge und Apparate
- Prozesskühlung für Öl, Emulsionen, Gase und andere flüssige und gasförmige Medien
- Direktverdampfungsanlagen und Kältemaschinen im Klima- und Industriebereich
- Kaltwassererzeugung für EDV-Anlagen und Rechenzentren (IT – Data Center)
- u.v.m
Anhand von einfachen Schemata werden die Möglichkeiten zur Kälteerzeugung dargestellt.
Es wird kein Anspruch auf Vollständigkeit erhoben. Es wird lediglich auf die gängigen Systeme zur Kälteerzeugung durch Flüssigkeitskühler und Direktverdampfungs-Kälteanlagen eingegangen.
Die stark vereinfachten Schemata dienen ausschließlich der Anschaulichkeit und sollen Ihnen als Entscheidungshilfe dienen. Deshalb werden die Kältesysteme nicht bewertet. Zum Vergrößern auf die Schemata klicken.
Die Systeme
- Verdichtereinheit mit Heißgasbypass (HGBP)
- Verdichtereinheit mit Frequenzumformer (FU)
- Verflüssigereinheit mit Heißgasbypass (HGBP)
- Verflüssigereinheit mit Frequenzumformer (FU)
- Verflüssigereinheit (außen) mit Kaltwasser-Verdampfer (innen)
- Flüssigkeitskühler mit externem Verflüssiger
- Flüssigkeitskühler mit Glykol-Rückkühler (trocken oder besprüht)
- Flüssigkeitskühler mit Kühlturm
- Flüssigkeitskühler als Kompakteinheit

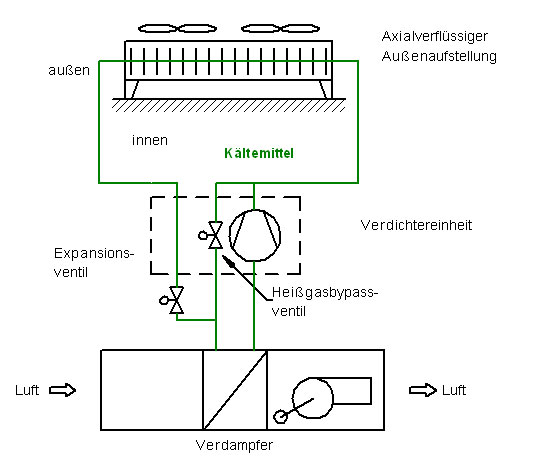

Verdichtereinheit mit Heißgasbypass (HGBP)
Die Verdichtereinheit steht separat oder kann in Lüftungsgeräte eingebaut werden. Der Verflüssiger befindet sich außerhalb des Gebäudes auf dem Dach oder z. B. an der Außenfassade. Der Verdampfer als Direktverdampfungsregister ist im Lüftungsgerät eingebaut. Verdampfer, Verdichtereinheit und Verflüssiger werden durch Kältemittelleitungen zu einem geschlossenen Kältemittelsystem verbunden. Die Regelung erfolgt durch ein externes Regelsignal und steuert die Verdichterleistungsregelung und das Heißgasbypassventil.

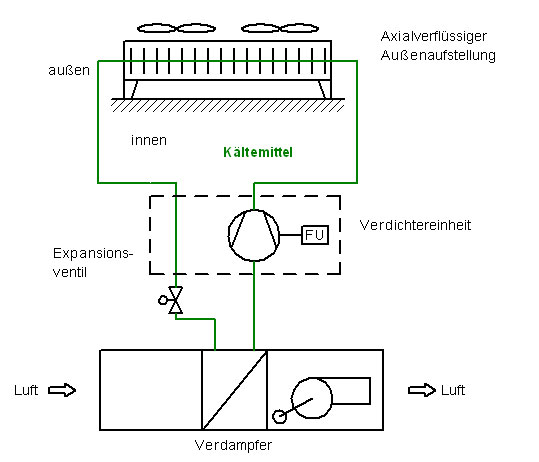

Verdichtereinheit mit Frequenzumformer (FU)
Die Verdichtereinheit steht separat oder kann in Lüftungsgeräte eingebaut werden. Der Verflüssiger befindet sich außerhalb des Gebäudes auf dem Dach oder z. B. an der Außenfassade. Der Verdampfer als Direktverdampfungsregister ist im Lüftungsgerät eingebaut. Verdampfer, Verdichtereinheit und Verflüssiger werden durch Kältemittelleitungen zu einem geschlossenen Kältemittelsystem verbunden. Die Regelung erfolgt durch ein externes Regelsignal und steuert den Verdichter.

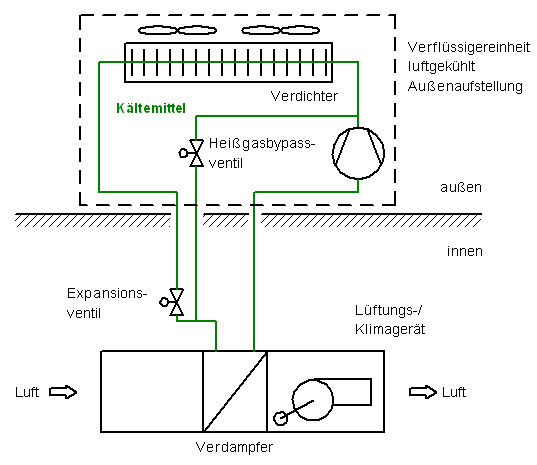

Verflüssigereinheit mit Heißgasbypass (HGBP)
Verdichter und Verflüssiger sind in einem Gehäuse eingebaut und befinden sich außerhalb des Gebäudes auf dem Dach oder vor dem Gebäude. Der Verdampfer als Direktverdampfungsregister ist im Lüftungsgerät eingebaut. Verdampfer und Verflüssigereinheit werden durch Kältemittelleitungen zu einem geschlossenen Kältemittelsystem verbunden. Die Regelung erfolgt durch ein externes Regelsignal und steuert die Verdichterleistungsregelung und das Heißgasbypassventil.

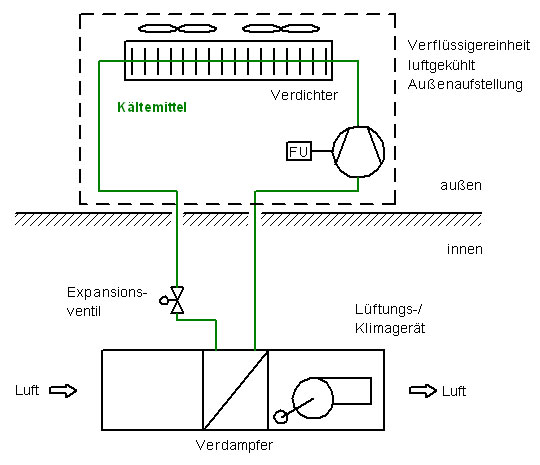

Verflüssigereinheit mit Frequenzumformer (FU)
Verdichter und Verflüssiger sind in einem Gehäuse eingebaut und befinden sich außerhalb des Gebäudes auf dem Dach oder vor dem Gebäude. Der Verdampfer als Direktverdampfungsregister ist im Lüftungsgerät eingebaut. Verdampfer und Verflüssigereinheit werden durch Kältemittelleitungen zu einem geschlossenen Kältemittelsystem verbunden. Die Regelung erfolgt durch ein externes Regelsignal und verändert über einen Frequenzumformer (FU) die Drehzahl des Verdichters.

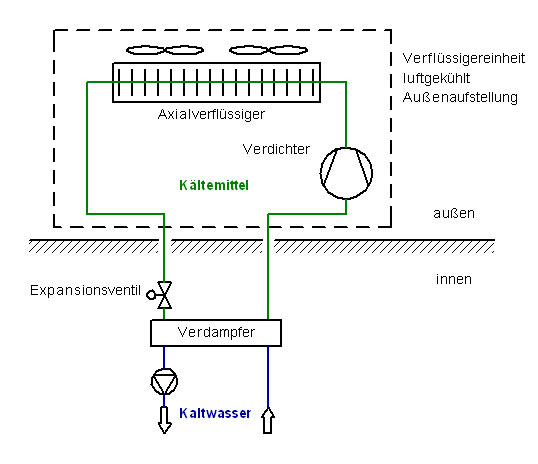

Verflüssigereinheit mit Kaltwasser-Verdampfer
Verdichter und Verflüssiger sind in einem Gehäuse eingebaut und befinden sich außerhalb des Gebäudes auf dem Dach oder vor dem Gebäude. Der Verdampfer befindet sich im Gebäude und kühlt Flüssigkeiten. Verdampfer und Verflüssigereinheit werden durch Kältemittelleitungen zu einem geschlossenen Kältemittelsystem verbunden. Die Regelung ist integriert erfolgt wie bei Kompaktgeräten.

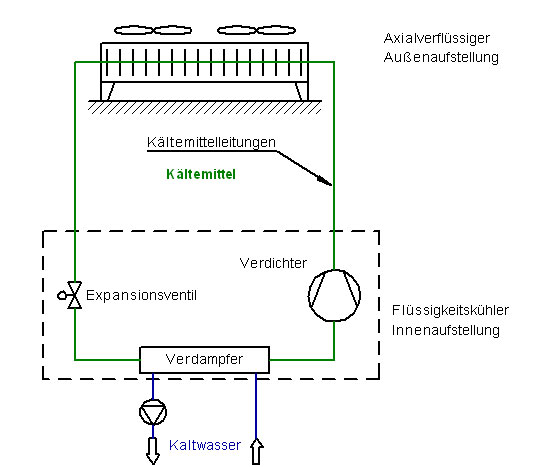

Flüssigkeitskühler mit externem Verflüssiger
Verdampfer und Verdichter sind auf einem gemeinsamen Grundrahmen oder Gehäuse montiert und stehen innerhalb des Gebäudes. (“Flüssigkeitskühler in Splitausführung”). Der Verflüssiger befindet sich außerhalb des Gebäudes auf dem Dach oder vor dem Gebäude. Flüssigkeitskühler und Verflüssiger werden durch Kältemittelleitungen zu einem geschlossenen Kältemittelsystem verbunden.

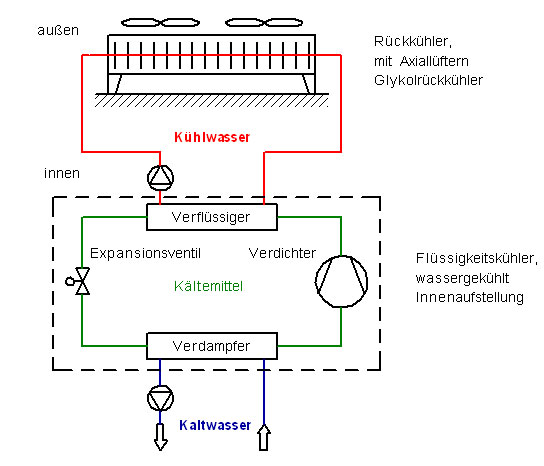

Flüssigkeitskühler mit Glykol-Rückkühler (trocken oder besprüht)
Verdampfer, Verflüssiger und Verdichter sind auf einem gemeinsamen Grundrahmen oder Gehäuse montiert und stehen innerhalb des Gebäudes. Die Abfuhr der Verflüssigerwärme erfolgt mittels eines Wärmeträgers, z. B. Wasser oder eine Wasser-Frostschutzmittellösung (z. B. Ethylenglykol). Die Rückkühlung des Wärmeträgermediums erfolgt in einem luftgekühlten Rückkühler mit oder ohne Besprühung (adiabat oder hybrid), der außerhalb des Gebäudes montiert ist. Das Wärmeträgermedium wird durch eine Umwälzpumpe im Kreislauf gefördert.

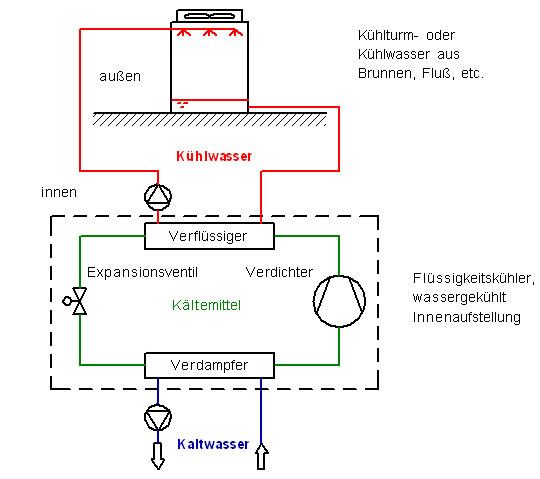

Flüssigkeitskühler mit Kühlturm
Verdampfer, Verflüssiger und Verdichter sind auf einem gemeinsamen Grundrahmen oder Gehäuse montiert und stehen innerhalb des Gebäudes. Die Abfuhr der Verflüssigerwärme erfolgt mittels eines Wärmeträgers, z. B. Wasser bei offenen Systemen (offener Kühlturm) oder einer Wasser-Frostschutzmittellösung (z. B. Ethylenglykol) bei geschlossenen Kühlwassersystemen (geschlossener Kühlturm). Die Rückkühlung des Wärmeträgermediums erfolgt in einem Verdunstungs-Kühlturm, der außerhalb des Gebäudes montiert ist oder dort, wo er über Luftkanäle Kontakt zur Außenluft hat. Statt der Verwendung eines Kühlturms kann die Abfuhr der Verflüssigerwärme auch durch Brunnen- oder Flußwasser erfolgen. Das Wärmeträgermedium wird durch eine Umwälzpumpe im Kreislauf gefördert.

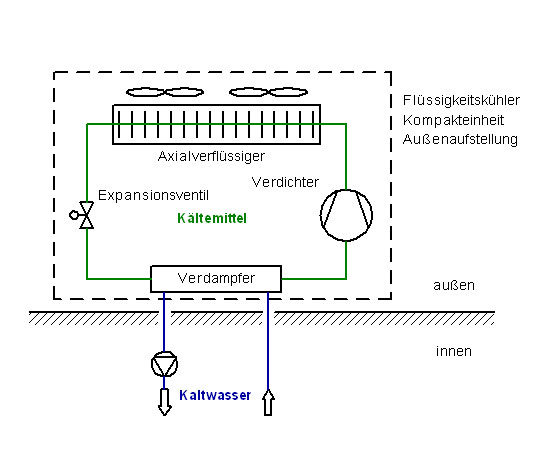

Flüssigkeitskühler als Kompakteinheit
Verdampfer, Verflüssiger und Verdichter sind auf einem gemeinsamen Grundrahmen in einem Gehäuse montiert und stehen meistens außerhalb des Gebäudes. Wir empfehlen zum Kaltwasser aus Frostschutzgründen ein Frostschutzmittel (z.B. Ethylenglykol) zu verwenden, wenn der Flüssigkeitskühler nur in den Sommermonaten betrieben wird. Bei Ganzjahresbetrieb kann, bei Verwendung von anderen Frostschutzmaßnahmen, wie Rohrbegleitheizung und Verhinderung von Nachverdampfungsvorgängen bei Stromausfall, auf Frostschutzmittel verzichtet werden.
