Kältemittel

Kältemittel für Smardt OPK Produkte
Flüssigkeitskühler, Kaltwassersätze, Kälteanlagen, Kältemaschinen und Wärmepumpen mit “low GWP” Kältemitteln.
Beachten Sie die Hinweise für Kältemittel der Sicherheitsklasse A2L Kältemittel

Aufgrund der sog. F-Gase-Verordnung (Verordnung EU Nr. 517/2014 vom 17.04.2014) wird die verfügbare Menge an Kältemitteln mit hohem GWP (Global Warming Potential = “Treibhauspotential”) stark reduziert bzw. verboten.
Seit dem 1.1.2020 sind neue Kälteanlagen, sog. ortsfeste Kälteanlagen und Wärmepumpen, mit Kältemitteln, deren GWP ≥ 2.500 ist, verboten 1)2)

Hinweise: Für Kraftfahrzeuge gelten abweichende Richtlinien und Begrenzungen. Alle aufgeführten GWP Werte entsprechend der F-Gase Verordnung EU 517/2014 und AR4 IPCC.

Smardt OPK verwendet deshalb Kältemittel mit einem GWP von unter 1.500 3).
Das von vielen Standardgeräte-Herstellern eingesetzte R410A mit einem GWP von 2.088 wird deshalb nur in Ausnahmefällen für Tieftemperaturanwendungen verwendet. Für Klimakälte haben wir dieses Kältemittel schon in der Vergangenheit nicht eingesetzt. Der Arbeitskreis Maschinen- und Elektrotechnik staatlicher und kommunaler Verwaltungen – AMEV – empfiehlt das Kältemittel R410A nicht mehr zu verwenden; siehe AMEV-Empfehlung Nr. 139 “Kälte 2017”. Kältemaschinen und Kaltwassersätze mit Kälteleistungen bis 150 kW bieten wir mit drehzahlgeregelten (FU) Kolbenverdichtern und dem low GWP HFO Kältemittel R1234ze (GWP = 7) oder R1234yf (GWP = 4) an. Für größere Kälteleistungen stehen Kompakt-Schraubenverdichter und ölfreie Turboverdichter zur Verfügung.

Verdichter und derzeit verfügbare* Kältemittel (Stand November 2020)

Verdichter Kältemittel
ölfreier Turboverdichter R1234ze, R513A, R134a, R515B
Schraubenverdichter R1234ze, R1234yf, R513A, R450A, R515B, R134a, R407C
Schraubenverdichter mit FU R1234ze, R1234yf, R513A, R450A, R134a
Schraubenverdichter (Tiefkälte)
R407F, R449A, R448A
Hubkolbenverdichter R1234ze, R1234yf, R513A, R450A, R515B, R134a, R407C
Hubkolbenverdichter (Tiefkälte) R407F, R449A, R448A
Scrollverdichter
R513A, R134a, (R407C)

*) verfügbar für Smardt OPK Kältemaschinen und Flüssigkeitskühler
Tiefkälte ab ca. -20°C Verdampfungstemperatur . Weitere Kältemittel wie z.B. R454A, R454B und R454C mit geringem GWP sind in der Prüfung bzw. Entwicklung
(Mai 2019 – von den bekannten Herstellern sind derzeit nur Scrollverdichter von Bitzer und Danfoss mit R452B und R454B verfügbar)

Kältemittel – GWP  – Sicherheitsklasse und prakt. Grenzwerte gem. EN378:2016

Kältemittel GWP a) Sicherheitsklasse
prakt. Grenzwert
R1234yf
4
A2L
0,058 kg/m³
R1234ze b) 7 A2L
0,061 kg/m³
R450A 605 A1
0,319 kg/m³
R513A 631 A1
0,319 kg/m³
R448A 1.387 A1
0,388 kg/m³
R449A 1.397 A1
0,357 kg/m³
R134a
1.430
A1
0,250 kg/m³
R407C
1.774
A1
0,310 kg/m³
R407F
1.825
A1
0,320 kg/m³
R410A
2.088
A1
0,440 kg/m³
Neue KM
 GWP ASHRAE

R515B
299 (AR5) A1

R452B
698
A2L
k.A.
R454A
239
A2L
k.A.
R454B
466
A2L
k.A.
R454C 148
A2L
k.A.

Für kältetechnische Spezialanwendung (Verdampfungstemperatur < -40°C) werden nach Prüfung weitere zugelassene Kältemittel verwendet.
R1234ze und R1234yf = sog. HFO low GWP Kältemittel. HFO = Hydroflourolefin.
a) GWP nach AR4 (4. Sachstandsbericht des IPCC). Gemäß der sog. “F-Gas-Verordnung werden zur Ermittlung des CO2 Äquivalents die GWP Werte des 4. Sachstandsberichtes herangezogen. Die Werte des 5. Sachstandberichtes (AR5) sind zum Teil geringer.
b) die vollständige Bezeichnung lautet R1234ze(E) E steht für Isomer, neben R1234ze(E) gibt es noch das R1234ze(Z), das aber wegen seiner physikalischen Eigenschaften für den Einsatz in der Kältetechnik ungeeignet ist.

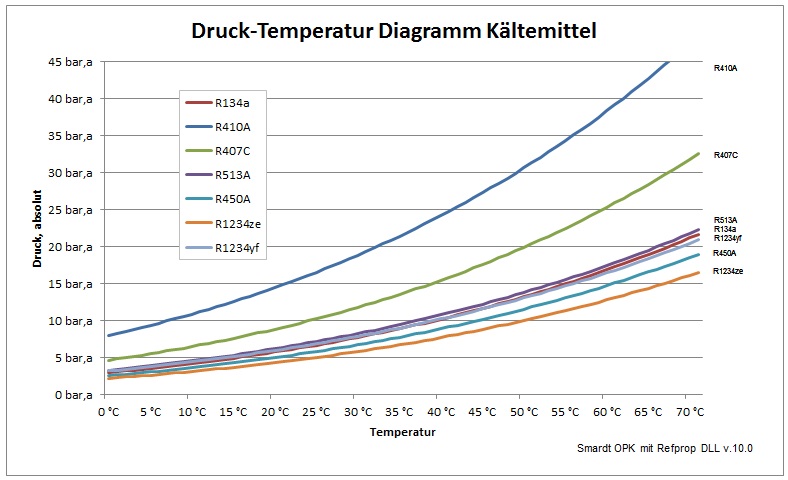

Kältemittel Druck – Temperatur Diagramm

R410A mit sehr hohen Drücken zum Vergleich – für Hochtemperatur Wärmepumpen daher nicht geeignet.

Zusammensetzung Kältemittelgemische
R450A = 42% R134a ¦ 58% R1234ze
R513A = 44% R134a ¦ 56% R1234yf
R515B = 8,9% R227ea ¦ 91,1% R1234ze
R448A = 26% R32 ¦ 26% R125 ¦ 21% R134a ¦ 20% R1234yf ¦ 7% R1234ze
R449A = 24,3% R32 ¦ 24,7% R125 ¦ 25,7% R134a ¦ 25,3% R1234yf
R407C = 23% R32 ¦ 25% R125 ¦ 52% R134a
R407F = 30% R32 ¦ 30% R125 ¦ 40% R134a
R410A = 50% R32 ¦ 50% R125
(noch) nicht für alle Verdichter* verfügbar und nicht in EN378 aufgeführt:
R452B = 67% R32 ¦ 7% R125 ¦ 26% R1234yf (Temperaturgleit ∼1K)
R454A = 35% R32 ¦ 65% R1234yf (Temperaturgleit ∼5K)

R454B = 68,9% R32 ¦ 31,1% R1234yf (Temperaturgleit ∼1,5K)
R454C = 21,5% R32 ¦ 78,5% R1234yf (Temperaturgleit ∼6K)

“Daumenregel“:Großbuchstaben am Ende der Bezeichnung weisen auf Gemische hin – Kleinbuchstaben auf Einstoffkältemittel. Der GWP Wert von Gemischen berechnet sich anhand der GWP Werte der beteiligten Kältemittel und deren prozentualem Anteil im Kältemittelgemisch.
GWPGemisch = ∑ (Kältemittel 1 % x GWP1) + (Kältemittel 2 % x GWP2) +…+(Kältemittel n % x GWPn)
Kältemittel Berechnung gemäß Verordnung (EU) Nr. 517/2014 Anhang IV (“F-Gase-Verordnung”)
*) Scrollverdichter von Bitzer und Danfoss sind mit R452B und R454B verfügbar

Häufig verwendete Bezeichnungen verschiedener Kältemittel Produzenten
R513A = Opteon™ XP10
R449A = Opteon™ XP40
R407F = Genetron Performax® LT
R448A = Solstice® N40

R450A = Solstice® N13
R515B = Solstice® N15
R1234ze(E) = Solstice® ze
R452B = Opteon™ XL55 und L41-y
R454A = Opteon™ XL40

R454B = Opteon™ XL41
R454C = Opteon™ XL20
[Handelsnamen/Markennamen Hersteller: Opteon™ & Freon™ = Chemours (in 2015 aus DuPont hervorgegangen) – Solstice® & Genetron® = Honeywell Refrigerants]

Niedrig GWP (“low GWP“) A1 Kältemittel
Die Kältemittel R515B mit einem GWP von nur 299 sowie Kältemittel R513A mit einem GWP von nur 631 können eine echte Alternative sein, wenn alte Kälteanlagen ersetzt werden müssen, ohne den – gemäß der Anforderungen EN378 für A2L Kältemittel – Maschinenraum umzubauen oder nachzurüsten. R513A ist eine Gemisch aus R134a (44%) und R12134yf (56%), hat aber nahezu keinen Temperaturgleit und ist für alle von uns verwendeten Verdichter zugelassen. Gleiches gilt für das Kältemittel R450A (GWP = 605) mit Ausnahme der ölfreien Turboverdichter, die nicht für R450A zugelassen sind. Beide Kältemittel sind – wie R134a – A1 Kältemittel (nicht giftig / nicht brennbar). Das A1 Kältemittel R515B (GWP = 299) ist verfügbar für ölfreie Turboverdichter, Schraubenverdichter (Baureihe CSH) und Hubkolbenverdichter (einstufig 2-6 Zylinder). Für ölfreie Turboverdichter wurde das Kältemittel R515B erstmalig im Februar 2020 auf der AHR EXPO in Orlando, Florida, erwähnt.

Sicherheitsklassen nach EN378 (vereinfachte Definition)
A1 = nicht giftig / nicht brennbar
A2L = nicht giftig / schwer entflammbar
A3 = nicht giftig / brennbar
(Kältemittel der Sicherheitsklasse B (giftig), wie z.B. Ammoniak NH3 = R717 ⇒ B2L werden von uns nicht verwendet,)

Hinweis Sicherheitsklasse A2L: Bitte beachten Sie bei der Aufstellung in Maschinenräumen die höheren Sicherheitsanforderungen im Vergleich zu A1 Kältemitteln gemäß DIN EN EN378:2016 Kälteanlagen und Wärmepumpen – Sicherheitstechnische und umweltrelevante Anforderungen. (Kältemitteldetektion, Grenzwerte, Belüftung und Beleuchtung, Sicherheitsausblaseleitungen, Notlüftung, …)

Hinweis zum Kältemittel R1233zd: Der ODP – Wert (Ozonzerstörungspotential) ist größer Null; siehe Artikel aus Fachzeitschrift

Hinweis zum Kältemittel R290: Zum Vergleich natürliches Kältemittel Propan (R290) GWP = 3 aber Sicherheitsklasse A3 (…was passieren kann…)

Hinweis zum Global Warming Potential GWP: Es werden gem. EU (Nr.) 517/2014 die GWP Werte des vierten Sachstandsberichts (AR4) des IPCC (sog. “Weltklimarat“) zur Berechnung herangezogen. Es gibt teilweise abweichenden GWP Werte im fünften Sachstandsberichts (AR5). Beispiel R1234ze: GWP 7 gem. AR4 und GWP 1 gem. AR5. In der EN378-1:2016 Anhang E sind beide Werte aufgeführt. GWP Angaben auf dieser Seite nach AR4. Der GWP Wert eines Stoffes gibt den relativen Beitrag zum sog. “Treibhauseffekt” an, wie vom IPCC, unter Zugrundelegung von “menschengemachten” Computerberechnungen (“Klimamodellen”), behauptet wird. Basis ist das Kohlenstoffdioxid CO2 mit GWP = 1. Weitere unabhängige Informationen zum Thema sind z.B. auf folgenden Seiten zu finden: EIKE, Kalte Sonne, Klimaargumente, ScienceSkeptical und Wattsupwiththat (engl.)
[IPCC = Intergovernmental Panel on Climate Change, AR = Assessment Report].

Hinweis zu Kältemittel Detektion / Leckageerkennungssystem: Kältemittel Detektionssysteme (Detektoren) sind, sofern erforderlich, gem. EN378 zu installieren. Sie dienen dem Schutz von Menschen. Leckageerkennungssysteme sind, sofern erforderlich, gem. F-Gase Verordnung EU (Nr.) 517/2014 zu installieren. Sie dienen dem sog. “Klimaschutz”. Ab 500 to. CO2 Äquivalent sind sie zwingend vorgeschrieben. Siehe auch Dichtheitsprüfung / Dichtheitskontrollen

Informationen zum Kältemittel HFO “low GWP” Kältemittel R1234ze(E) vom Hersteller Honeywell

  • sehr hohe Zündenergie erforderlich
  • Brenngeschwindigkeit ist Null
  • Nicht entflammbar bei Temperaturen < 30°C

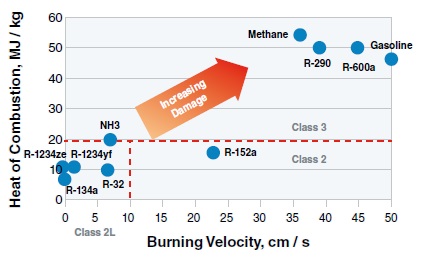

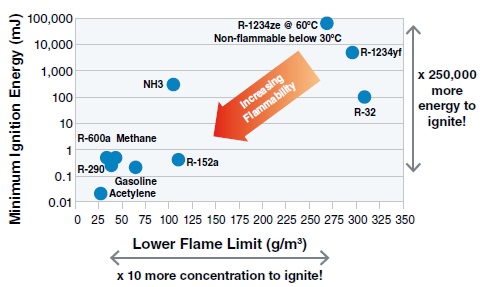

Quelle alle Diagramme: © 2015 Honeywell International Inc. Solstice® ze Refrigerant (HFO-1234ze) https://www.honeywell-refrigerants.com/europe/product/solstice-1234ze/

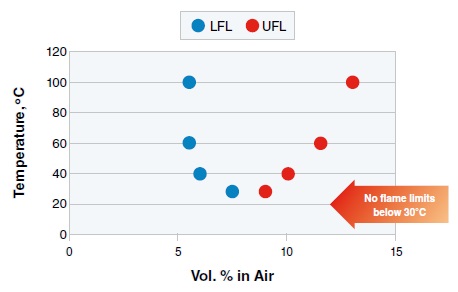

LFL Lower Flammabel Limit (untere Zündgrenze)
UFL Upper Flammable Limit (obere Zündgrenze)




1) Raumklimageräte, Gewerbe- und Split-Kälteanlagen werden an dieser Stelle nicht behandelt, da nicht im Lieferprogramm. Weitere Informationen hier: → F-Gase-VO
2) Für Kraftfahrzeuge gelten andere Vorschriften und Grenzwerte siehe Richtlinie 2006/40/EG (Verbot von Kältemitteln mit einem GWP > 150 für Klimaanlagen in Kraftfahrzeugen (Neuwagen) ab 1.1.2017)
3) Für Tiefkälte- und Prozesskälteanlagen zur Kühlung von Produkten auf unter -50°C sind Kältemittel mit einem höheren GWP als 2.500 auch nach dem 1.1.2020 zugelassen (EU Nr. 517/2014  Artikel 11 und 13 sowie Anhang III)


Smardt OPK – hocheffiziente und energiesparende Kälteanlagen, Flüssigkeitskühler und Kaltwassersätze aus Deutschland. low GWP HFO Kältemittel für ölfreie Turboverdichter Kältemaschinen – Schraubenverdichter – Kolbenverdichter – Scrollverdichter – Prozeßkühler mit hoher Betriebstemperatur und Komfortkühler gemäß Ökodesign Richtlinie 2009/125/EG – Prozesskälteanlagen und Tiefkälteanlagen.
