wassergekühlte Flüssigkeitskühler

Wassergekühlte Flüssigkeitskühler und Kaltwassersätze für Innenaufstellung
Wassergekühlte Flüssigkeitskühler, Kältemaschinen und Chiller als kompakte Einheiten für Innenaufstellung werden komplett mit Verdampfern, Verdichtern und wassergekühlten Verflüssigern geliefert. Der gesamte Kältemittelkreislauf und damit das gesamte Kältemittel befindet sich innerhalb des Gebäudes, üblicherweise in einem speziell dafür vorgesehen Maschinenraum. Die Verflüssigerwärme wird über einen Kühlwasserkreislauf an einen Rückkühler oder Kühlturm an die Umgebungsluft abgegeben. In Abhängigkeit von der Bauart der Rückkühler sind unterschiedliche Kühlwassertemperaturen erreichbar. Die Höhe der Kühlwassertemperatur hat direkten Einfluß auf die Leistungszahl (EER) der Verdichter – je höher die Kühlwassertemperaturen, desto geringer die Leistungszahl. Üblicherweise kommen sog. trockene Glykolrückkühler oder besprühte bzw. befeuchtete Rückkühlsysteme (adiabate oder hybride Rückkühler) zum Einsatz. Der früher vielfach verwendete, klassische Kühlturm mit offenem Kühlwasserkreislauf wird aus verschiedenen Gründen (Hygiene, Verschmutzung, Wartung) immer seltener eingesetzt. Wassergekühlte Prozeßkühler mit hoher Betriebstemperatur und Komfortkühler entsprechen den Anforderungen der Ökodesign Richtlinie 2009/125/EG

Verdampfer und Verflüssiger
Als Verdampfer für wassergekühlte Kältemaschinen sind verfügbar: Plattenverdampfer, trockene und überflutete Rohrbündelverdampfer. Der Einsatz der unterschiedlichen Verdampferbauarten ist abhängig von der Kälteleistung, der zur Verfügung stehenden Aufstellfläche und den Verdichtern. Plattenverdampfer benötigen die kleinste Aufstellfläche und haben den geringsten Kältemitteinhalt, demgegenüber ist die Temperaturdifferenz zwischen Verdampfungs- und Wasseraustrittstemperatur am größten. Kälteleistungen bis ca. 450 kW. Überfluteten Rohrbündelverdampfer benötigen die größte Aufstellfläche und die größte Kältemittelfüllmenge, sind am effizientesten, weil die o.g. Temperaturdifferenz am geringsten ist. Kälteleistungen bis ca. 6.500 kW. Trockenen Rohrbündelverdampfer liegen bei den genannten Eigenschaften zwischen den beiden genannten Bauarten. Plattenverdampfer eignen sich insbesondere dann, wenn mehrere autarke Kältemittelkreisläufe aus Gründen der Betriebssicherheit erforderlich sind. Überflutete Rohrbündelverdampfer sind mit 2 und trockene Rohrbündelverdampfer mit bis zu 4 separaten Kältemittelkreisläufen verfügbar.

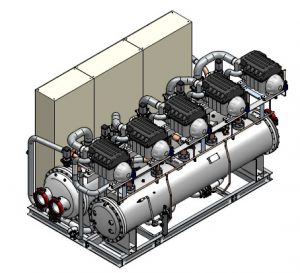

Als Verflüssiger für wassergekühlte Kältemaschinen und Kaltwassersätze kommen Plattenverflüssiger und Rohrbündelverflüssiger zum Einsatz. Verflüssigungsleistungen sind bei Plattenverflüssigern bis ca. 500 kW möglich. Rohrbündelverflüssiger sind bis ca. 6.500 kW verfügbar. Die Eigenschaften (Fläche, Füllmenge, Effizienz) sind mit denen der Verdampfer vergleichbar. Dual-Verflüssiger (Doppelkondensatoren) als Rohrbündelverflüssiger sind mit zwei Wasserkammern lieferbar und speziell für den Einsatz in Wärmerückgewinnungssystem (WRG) lieferbar. Ein Anschluß ist für den Rückkühlkreislauf (Glykol), der andere für den WRG Kreislauf (Wasser) vorgesehen (Vier Anschlüsse am Verflüssiger in der Abbildung erkennbar). Zusätzliche Wärmetauscher zur Trennung der beiden Medien sind nicht erforderlich.

Lieferprogramm wassergekühlte Flüssigkeitskühler und Kältemaschinen

*) Die Kälteleistung ist abhängig vom Kältemittel, den eingesetzten Wärmetauschern sowie den Kalt- und Kühlwassertemperaturen
Für Auslegungen und Angebote schicken Sie Ihre Anfrage bitte an: vertrieb(at)smardt.de

Verdichter und Kältemittel
Wassergekühlte Flüssigkeitskühler, Chiller, Kaltwassersätze und Kältemaschinen produzieren wir in Deutschland mit ölfreien Danfoss Turbocor Turboverdichter sowie Schrauben- und Kolbenverdichtern (Fabrikat Bitzer – beide Bauarten mit und ohne FU). Selten werden Scrollverdichter wegen der nur eingeschränkten Möglichkeit zur Drehzahlreduzierung eingesetzt. Die verfügbaren Kälteleistungen und Kältemittel sind weiter oben aufgeführt. Alle Kältemittel haben einen GWP Wert von deutlich unter 2.000. R410A mit einem GWP von 2.088 und sehr hohen Drücken, war bei Smardt OPK daher noch nie im Lieferprogramm. Bis auf R1234ze sind alle aufgeführten Kältemittel gem. EN378 in die Sicherheitsklasse A1 (nicht giftig und nicht brennbar) eingeordnet. An die Aufstellung in Maschinenräumen (EN378 Aufstellungsort Klasse III) sind keine besonderen Sicherheitsmaßnahmen erforderlich. Anders verhält es sich bei dem HFO “low GWP” Kältemittel R1234ze. Die Anforderungen sind deutlich höher, weil R1234ze in die Sicherheitsklasse A2L (nicht giftig aber leicht entflammbar) eingestuft ist.

⇒ Bitte beachten Sie bei der Wahl von R1234ze und allen anderen A2L Kältemitteln die Hinweise zur Aufstellung von Kälteanlagen mit A2L Kältemitteln in Maschinenräumen.

Effiziente und energiesparende wassergekühlte Flüssigkeitskühler
Der Einsatz von Frequenzumformern (FU) zur  stufenlosen Leistungsregelung über die Änderung der Drehzahl bei den verschiedenen Lasten (Teillast) führt zu einer, im Vergleich mit anderen Leistungsregelungen, effizienten und damit energiesparenden Kälteerzeugung, weil sich die Verdichterleistungsaufnahme mit der dritten Potenz der Drehzahl. (Pel ∼ n³) ändert. Gleichzeitig führt der Einsatz von FUs zu konstanten Sollwerttemperaturen. Bei einer Leistungsregelung über die Zu- und Abschaltung von Zylindern bei Kolbenverdichtern und/oder kompletten Verdichtern wie bei Scrollverdichtern, kommt es zwangsläufig Abweichungen zum eingestellten Kaltwasseraustrittstemperatur-Sollwert (Sollwertschwankung). Ein weiterer Vorteil beim Einsatz von Frequenzumformern ist die Reduzierung des Anlaufstromes bei wassergekühlten Kältemaschinen auf ein Minimum (Überwindung des Anlaufmomentes) bei Start der FU geregelten Verdichter = Softstarter-Funktion.

Einsatz oberhalb der Auslegungsbedingungen
Auch wenn die Einsatzgrenzen wegen der hohen Außentemperaturen im Sommer 2018 teilweise deutlich überschritten wurden, konnten Smardt OPK Kälteanlagen und Kältemaschinen ohne nennenswerte Leistungseinbußen weiterhin betrieben werden, wenn die drehzahlgeregelten Verdichter mit Reserven ausgelegt wurden und bei den Bedingungen oberhalb der Einsatzgrenze (Kühlwassertemperaturen im Auslegungspunkt) die Drehzahlen erhöht werden konnten.

Für Auslegungen und Angebote mit wassergekühlten Flüssigkeitskühlern und Kältemaschinen schicken Sie Ihre Anfrage bitte an: vertrieb(at)smardt.de
