Schnittstellen

Kommunikation mit übergeordneter Gebäudeleittechnik / Prozeßleittechnik

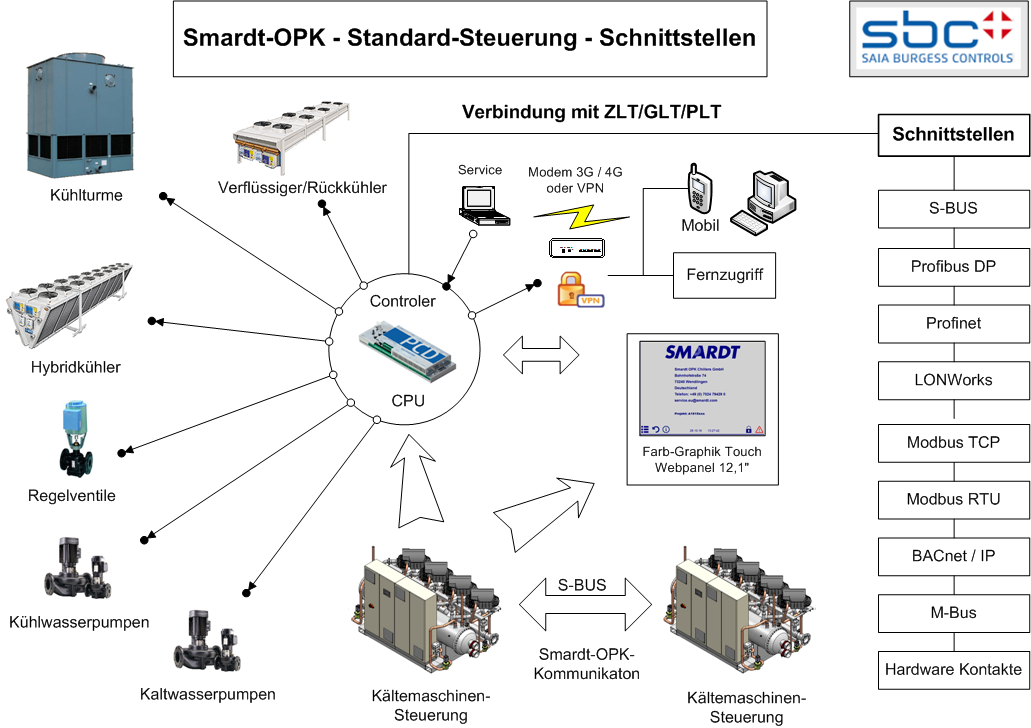

Das in unserem Kälteanlagen und Kühlsystemen eingesetzte SPS-System, Fabrikat Saia Burgess Controls (SBC), verfügt über eine breite Palette an Kommunikationsmöglichkeiten mit anderen, übergeordneten Systemen (GLT, ZLT, PLT). Die Programmierung der Schnittstellen erfolgt komplett durch Smardt OPK Ingenieure. Das ist insbesondere in Bezug auf die teilweise sehr aufwendige BACnet Programmierung / Erstellung von EDE Files wichtig, wenn Standard EDE Files nicht ausreichend sind, weil Kundenvorgaben berücksichtigt werden müssen. Neben BACnet / IP sind weitere Schnittstellen möglich: Profibus DP, Profinet, Modbus RTU, Modbus TCP, LON…siehe unten

Unsere SPS-Steuerung kann mit folgenden Bus-Systemen ausgerüstet werden:

• Profibus DP
• Modbus RTU
• Modbus TCP
• LON
• S-Bus (Saia-Bus)
• S-Bus IP(Saia-Bus)
• Profinet IO

• BACnet / IP (gem. Smardt OPK Standard Datenpunktliste)
• BACnet / IP (nach Kundenvorgabe)
• M-Bus (für Energiezählung)
• LON

Schnittstellen SPS Steuerung

• RS232
• RS485
• Ethernet TCP/IP
• USB

Selbstverständlich können eine Vielzahl von Meldungen Ihrer Kälteanlagen, Flüssigkeitskühler und Kältemaschinen auch über potentialfreie Kontakte und / oder analoge Standard-Regelsignal (0-10V / 4-20mA) weitergeleitet werden. Auf Ihre Anforderungen können wir flexibel reagieren.

STANDARD GLT / ZLT Hardware Kontakte
Wassergekühlte Kaltwassersätze und Flüssigkeitskühler

Digitale Eingänge DI:

• Freigabe
• Meldung Kaltwasserpumpe Betrieb
• Meldung Kühlwasserpumpe Betrieb

Digitale Ausgänge DO:

• Betriebsmeldung
• Sammelstörmeldung unkritisch
• Sammelstörmeldung kritisch
• Anforderung Kaltwasserpumpe
• Anforderung Kühlwasserpumpe
• Anforderung Rückkühler

Analoge Eingänge AI:

• Sollwertschiebung Kaltwasseraustrittstemperatur

Analoge Ausgänge AO:

• Ansteuerung Kühlwasserregelventil

Luftgekühlte Kaltwassersätze und Flüssigkeitskühler
Digitale Eingänge DI:

• Freigabe
• Meldung Kaltwasserpumpe Betrieb

Digitale Ausgänge DO:

• Betriebsmeldung
• Sammelstörmeldung unkritisch
• Sammelstörmeldung kritisch
• Anforderung Kaltwasserpumpe

Analoge Eingänge AI:

• Sollwertschiebung Kaltwasseraustrittstemperatur

GLT = Gebäudeleittechnik
ZLT = Zentrale Leittechnik
PLT = Prozeßleittechnik

Smardt OPK – hocheffiziente und energiesparende Flüssigkeitskühler, Kälteanlagen, Kaltwassersätze und Industriekälteanlagen aus deutscher Fertigung mit einer Vielzahl von Bus-Schnittstellen zur Kommunikation mit übergeordneten Leitsystemen. Produktion von ölfreien Turbo Kältemaschinen seit 2004
