SPS Steuerungen mit Web Panel für alle Kälteanlagen und Flüssigkeitskühler
Einleitung
Der Markt bietet viele unterschiedlich Reglerfabrikate für die Steuerung und Regelung von Kälteanlagen, wie z.B. Flüssigkeitskühler und Kältemaschinen oder Prozesskälteanlagen. In diesen Reglern sind vorprogrammierte Regelalgorithmen für verschiedene Anwendungen im Klimakühlungs- und Wärmepumpenbereich hinterlegt. Dem Anwender bleiben die Parametrierung des Reglers und damit die Anpassung auf seine Kälteanlage, darunter fallen Anzahl und Art der Verdichter, den Sollwert Kaltwasser oder Heizwassertemperatur oder die Eingabe von Zeitprogrammen.
Auf den fest einprogrammierten Regelalgorithmus bestehen kaum Einflußmöglichkeiten. Das hat bei Standardanwendungen im Klimabereich oder Standardwärmepumpen kaum einen Nachteil.
Bei Kälteanlagen, die nicht unter Standardbedingungen betrieben werden, sind diese Standardregler nur sehr bedingt einsetzbar, das gilt im Besonderen für Turboverdichter Kältemaschinen mit komplexen Regelalgorithmen.

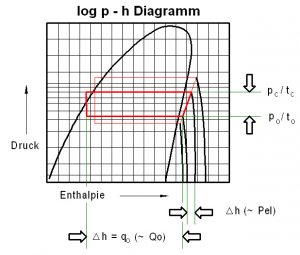

Wir wollen wissen, was im Kältemittelkreislauf passiert, welche Drücke und Temperaturen herrschen und wie die Kälteanlage geregelt und gesteuert werden muß, damit sie unter allen Betriebszuständen im optimalen Betriebspunkt arbeitet, d.h. möglichst geringe Temperatur- bzw. Druckdifferenz zwischen Verdampfer und Verflüssiger, minimale Überhitzung und maximale Unterkühlung.
Wir verwenden unsere eigenen Regelalgorithmen für unsere Kälteanlagen und lassen die langjährige Erfahrung im Kälteanlagenbau, Kompetenz und Know-how unserer erfahrenen Ingenieure in unsere Steuerungen einfließen.

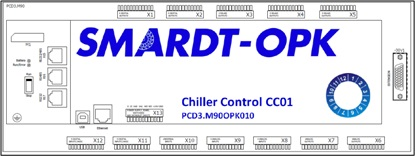

Aus diesen Gründen verwenden wir eine SPS-Steuerung – Fabrikat Saia Burgess Controls OEM Version – in unseren Schalt- und Steuerschränken für alle Kälteanlagen. Die Programmierung erfolgt selbstverständlich im eigenen Haus. Die OEM Version ist auf unsere speziellen Anforderungen abgestimmt und umfaßt alle erforderlichen Ein- und Ausgänge in einem Gehäuse.
Natürlich werden diese SPS-Systeme auch bei Kälteanlagen, Kältemaschinen, Flüssigkeitskühlern, usw., die bei Standardanwendungen im Klimabereich zum Einsatz kommen, eingesetzt.
Durch die Beschränkung auf nur wenige unterschiedliche, aber zuverlässige SPS-Systeme, ermöglichen wir es jedem unserer Service-Techniker sich an nahezu jeder Kälteanlage / Kältemaschine sofort zurechtzufinden.

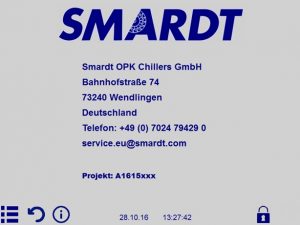

Bereits seit Mitte 2016 werden alle Schaltschränke für Bedienung und Anzeige mit einem sog. Web Panel ausgerüstet. Die Standardgröße des LED Farb TFT Web Panels beträgt 16 Zoll (ab Oktober 2019). Ein in der netzwerkfähigen SPS-Steuerung integrierter Webserver ermöglicht es, die Anzeige am Schaltschrank über VPN sowie LAN oder WLAN Verbindungen identisch auf Computer, Tablets und Smartphones zu übertragen. Für die Anzeige und Bedienung sind weder eine separate Software noch ein separater Browser erforderlich, da der Webserver HTML5-fähig ist. Es fallen daher auch keine Lizenzgebühren an. Die Grundlage für diese zukunftsorientierte Technologie liefert der SPS Hersteller Saia Burgess Controls (SBC). Smardt OPK verwendet diese SPS Steuerung bereits seit vielen Jahren.
Anforderungen an unserer SPS-Systeme:
- Bedienung und Anzeige
- Anlagenvisualisierung
- Bus Schnittstellen / Kommunikation GLT / ZLT
- Ferndiagnose via Fernzugriff
- Datenspeicherung
- Kälteanlagen-Management-System (CPM)
Smardt OPK – SPS Kälteanlagen Steuerung für energiesparende und hocheffiziente Kälteanlagen, Kältemaschinen und Flüssigkeitskühler gemäß Ökodesign Richtline 2009/125/EG (ErP Richtlinie Energy-related Products). Die Programmierung erfolgt auftragsbezogen im eigenen Haus. Bedienung über Web Panel Technologie = Stand der Technik
