Kälteanlage für Stickstoffkühlung und Kaltwassererzeugung aus Baden-Württemberg für China
Für ein deutsches Unternehmen haben wir bereits im Jahr 2015 eine Kältemaschine für Direktverdampfung zur Kühlung von Stickstoff geliefert, die erst in diesem Jahr in Betrieb genommen wurde. Die Kälteanlage dient zum einen zur Kühlung (Trocknung) von Stickstoff auf eine Temperatur von -30°C in einem Direktverdampfer und zum anderen zur Bereitstellung von Kaltwasser.

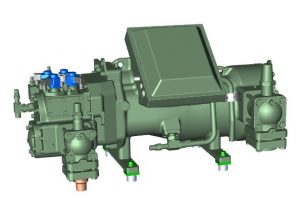

Die Verdichtereinheit (Kältemaschine) besteht aus 4 Stück HSN Schraubenverdichtern (Fabrikat BITZER Kühlmaschinenbau GmbH, wie Smardt OPK, aus Baden-Württemberg) für den Direktverdampfungsprozeß sowie aus 2 Stück HSK Schraubenverdichter, die zur Kaltwasserzeugung benötigt werden.

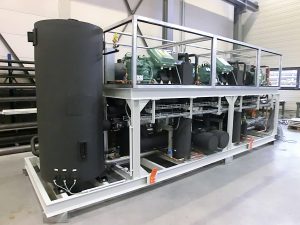

Alle Verdichter sind im Verbund geschaltet. Die Ölabscheidung erfolgt durch einen separaten Ölabscheider (schwarzer Behälter auf dem Foto). Das Öl wird in einem separaten Platten-Wärmeübertrager gekühlt.
Die Verflüssigerwärme wird über einen separat aufgestellten Verflüssiger auf dem Dach des Produktionshalle an die Umgebung abgeführt.

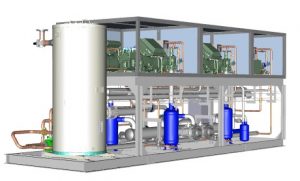

Die Verdichtereinheit besteht aus 6 Stück Bitzer-Schraubenverdichter. 4 Stück für den Verdampfungstemperaturbereich -40°C, die beiden anderen für den Bereich -1°C. Alle Verdichter sind mit Economizer ausgerüstet.
Der Stickstoff wird in einem 3-stufigen Verdampfer von -8°C auf -30°C abgekühlt. Der Verdampfer und das Sondergehäuse bestehen vollständig aus Edelstahl und wurden in einem aufwendigen Prozeß auf Dichtheit geprüft. Der Verdampfer mit Gehäuse erfüllt die strengen Vorgaben der FDA (Food and Drug Administration).

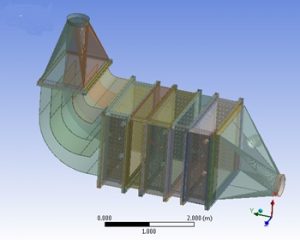

Der Verdampfer wurde vor der Fertigung einer Strömungssimulation unterzogen.
Technische Daten Kältemaschine / Verdichtereinheit
| Direktverdampfung | |
| Kälteleistung | 2 x 175 kW |
| Verdampfung | -40°C |
| Kaltwassererzeugung | |
| Kälteleistung | 125 kW |
| Kaltwasser Ein/Aus | 12°/3°C |
| Verflüssigungstemperatur | 47°C |
| Länge | 6.200 mm |
| Breite | 2.000 mm |
| Höhe | 2.500 mm |
| Ölabscheider |
|
| Durchmesser | 900 mm |
| Höhe | 2.000 mm |
| Volumen | 1.270 Liter |
Smardt OPK – Tiefkälteanlage für China – Schraubenverdichter Kälteanlage / Kältemaschine für tiefe Verdampfungstemperatur (-40°C) zur Stickstoffkühlung auf -30°C mit einem externen luftgekühlten Verflüssiger auf dem Dach der Produktionshalle.
