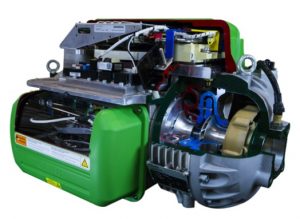

Aufbau und Funktion – ölfreier Turboverdichter
Der ölfreie, magnetgelagerte und drehzahlgeregelte Turboverdichter Turbocor ® ist eine Revolution in der Kältetechnik.
In seinem Einsatzgebiet erreicht der Turboverdichter die derzeit technisch maximal möglichen Leistungszahlen EER (Energy Efficiency Ratio), im Besonderen bei den im Jahresdurchschnitt häufiger vorkommenden Teillastbedingungen und/mit sehr niedrigen Verflüssigungstemperaturen. Durch die berührungslose 3-fache Magnetlagerung arbeitet der Turboverdichter Turbocor völlig schmierölfrei. Standardmäßig wird der Impeller zur Verdichtung des Kältemittels durch einen mit flüssigem Kältemittel gekühlten Motor mit Frequenzumformer und Drehzahlen bis 48.000 U/min angetrieben. Durch die Kombination mit einer Dralldrossel im Ansaug bei Schwachlastbetrieb paßt sich der ölfreie Turboverdichter Turbocor optimal an die unterschiedlichen Lastzustände an und in jedem Betriebspunkt wird der optimale EER zur Senkung Ihrer Energie- und Betriebskosten erreicht. Alle Funktionen und Betriebszustände des Verdichtungsprozesses werden über die am Turbocor Verdichter integrierte Elektronik überwacht und gesteuert.
Am Ende dieser Seite finden Sie ein Video von Danfoss Turbocor (englisch) [zum Video]
Bereits seit geraumer Zeit ist der ölfreie Turbocor Turboverdichter auch mit dem HFO Kältemittel R1234ze sowie den A1 Kältemitteln R513A (GWP = 631) und R515B (GWP = 299) verfügbar.
Informationen über den ersten Testlauf mit Flüssigkeitskühler / Kaltwassersatz mit R1234ze finden Sie [hier]
Schematische Darstellung der Welle mit den Magnetlagern des ölfreien Turboverdichters Turbocor TM
Merkmale ölfreier Turboverdichter Turbocor ®
Die Merkmale des innovativen ölfreien Turboverdichters Turbocor werden in folgenden Abschnitten näher beschrieben:
Die Entwicklung des ölfreien Turboverdichters Turbocor ® dauerte insgesamt 10 Jahre, von 1993 bis 2003. Seit 1998 wurde die Entwicklung mit Forschungsgeldern des Staates of Quebec, Kanada, gefördert. Die Entwicklungskosten betrugen rund 50.000.000 US$. Die Orte an denen in dieser Zeit am Turbocor gearbeitet wurde, lagen über den gesamten Globus verstreut. Der Weg reicht von Australien über Singapur, zurück nach Australien, über China bis nach Kanada.
Seit 2004 besteht ein Joint Venture zwischen dem Entwicklungsunternehmen Turbocor Inc. und der Danfoss A/S, Dänemark. Das neu gegründete Unternehmen heißt Danfoss Turbocor Compressors, Inc.
Der bis heute weltweit einzige Fertigungsstandort des ölfreien Turboverdichters Turbocor ist seit 2007 Tallahassee, Florida (USA). → http://www.turbocor.com/
Seit seiner Markteinführung hat der Turboverdichter Turbocor zahlreiche Auszeichnungen erhalten. Darunter
- Frost & Sullivan Compressor Technology Leadership Award
- U.S. EPAClimate Protection Award
- ASHRAE/AHR Expo “Energy Innovation” Award
- Canadian Energy Efficiency Award
Baugruppen ölfreier Turboverdichter Turbocor ®
Das Prinzip der Magnetlagerung ist vielen bekannt durch den Transrapid in der Zugtechnologie, wobei der Transrapid die Gleise nicht berührt, sondern auf einem Magnetfeld schwebt bzw. gleitet. Beim Turboverdichter Turbocor dreht sich die Rotorwelle völlig berührungslos in einem Magnetfeld. Diese Technologie hat folgende Vorteile:
- Völlig ohne hohe mechanische Reibungsverluste
- Verhinderung ölbedingter Wärmeübertragungsverluste an den Wärmetauscherflächen
- Kosteneinsparung durch Wegfall der Ölmanagementsysteme (Steuerungen und Komponenten)
- Umweltschutz und Kosteneinsparung durch Entfall der Ölentsorgung
- Keine Oberflächenabnutzung durch Reibung – dadurch erhöhte Lebensdauer
- Generell höhere Haltbarkeit als hydrostatische oder Luftlager
Durch das magnetische Lagersystem wird die Rotorwelle in ihrer Position gehalten. Durch 10 getrennt gesteuerte elektro-magnetische Polster, die ständig ihre Feldstärke verändern, wird die Welle in zentraler Ausrichtung belassen. 6.000.000 Messungen pro Minute bei rund 48.000 U/min sorgen dafür, daß die Welle zentriert im Orbit bleibt. Für den Fall einer dramatischen Störung sind Sicherungslager montiert, um Schäden zu verhindern.
Der Verdichter ist im Fall eines Stromausfalls geschützt. Innerhalb von 0,5 Millisekunden wird der Motor zum Generator, der dann Strom zu den verschiedenen Steuerungen und Lageraktuatoren leitet. Die dafür eingebauten Anlaufkondensatoren haben genug Energie, um das Lagersystem während der Umschaltphase vom Motor- auf den Generatormodus komplett zu versorgen. Wenn der Turbocor Verdichter komplett stoppt, verlässt der Rotor seinen Schwebezustand und wird von Auffanglagern aufgenommen. Diese Lager dienen sowohl als Sicherungssystem als auch als Wiege für den Rotor während der Stillstandszeit
Die Verdichterdrehzahl des Turbocor wird automatisch so geregelt und angepasst, dass entsprechend der Last- und Betriebsbedingungen die optimalen Energie-Effizienz-Bedingungen gegeben sind.
Je geringer die Verdichterdrehzahl, desto höher ist die Energie-Effizienz. Die Antriebsleistung ändert sich mit der dritten Potenz der Drehzahl. (Pel ~ n3) Die Verdichterdrehzahl des Turbocor Turboverdichters variiert in Abhängigkeit der Betriebsbedingungen zwischen 18.000 und 48.000 U/min.
R134a wurde ursprünglich als Kältemittel für den ölfreien Turboverdichter Turbocor ® ausgewählt wegen:
- seiner hohen Effizienz,
- seiner Umweltfreundlichkeit,
- seiner hohen Akzeptanz am Markt,
- seiner hohen Verfügbarkeit,
- seiner thermodynamischen Eigenschaft (kein Gleit)
- seiner Reinheit
- seiner Einsatzmöglichkeit bei überfluteter Verdampfung (max. EER)
inzwischen sind außerdem verfügbar:
- FKW Kältemittel R513A (GWP = 631)
- FKW Kältemittel R515B (GWP = 299)
- HFO Kältemittel R1234ze (GWP = 7)
Das Gewicht des einsatzbereiten ölfreien Turboverdichters Turbocor ® beträgt bei einer Nennleistung von 300 kW nur 130 kg. Ein vergleichbarer herkömmlicher Kompakt-Schraubenverdichter wiegt dagegen über 800 kg. Die Gewichtsbelastung von Kälteanlagen reduziert sich dadurch erheblich. Besonders bei Dachaufstellung hat der Einsatz von Kälteanlagen mit Turbocor Turboverdichtern viele Vorteile. Bei einem eventuell erforderlichen Verdichterwechsel ist ein Kraneinsatz nicht zwingend erforderlich, der Verdichter kann mit zwei Personen ausgewechselt werden.
Ein besonderer Vorteil der Magnetturboverdichtertechnologie liegt in der Schallabstrahlung des Verdichters. Durch die kontinuierliche Verdichtung entsteht kein Pulsationsgeräusch. Das Ohr nimmt ein monotones Summen als Strömungsgeräusch wahr. Auch hier werden zur Begrenzung von Schallemissionen oft hohe Kosten erforderlich, um eine Anlage schalltechnisch so auszustatten, daß bei angrenzenden Wohn- und Bürogebäuden die zulässigen Werte eingehalten werden. Für zwei Last- bzw. Betriebspunkte des Turbocor-Verdichters sind im Diagramm die A-bewerteten Schalldruckpegel für verschiedene Entfernungen angegeben.
Die wesentlichen Vorteile des ölfreien Turboverdichters Danfoss Turbocor® sind nachstehend aufgeführt:
- Niedriger Energieverbrauch
- Geringe Schallleistung
- < 5 Ampere Anlaufstrom
- Geringe Wartungskosten, da kein Öltest oder Ölwechsel
- Höhere Betriebssicherheit durch Minimierung der beweglichen Bauteile
- Umweltfreundlich, da kein Öl benötigt wird
- keine Ölverlagerung oder Verschmutzung durch Öl in dem Wärmeübertragern
- keine bautechnischen Umweltschutzmaßnahmen bei Ölaustritt im Leckagefall
- Leichtgewicht, mit zwei Mann von Hand zu tragen
- Unkritisch beim Einsatz in Splitmaschinen, da keine Ölverlagerung erfolgen kann
- Verbundschaltung von mehreren Kompressoren ohne größere Probleme möglich
- größtmögliche Nutzung der Wärmeübertragerflächen bei Verbundschaltung im Teillastbereich
- Austausch ohne Kran möglich
- Geringes Gesamtgewicht bei Einbringung und Aufstellung
- Rüttel- und Erdbebenfest
- Einsatz auch bei nicht-waagrechten Unterlagen, z.B. auf Schiffen für Marine-Anwendungen
