Schraubenverdichter mit integriertem Ölabscheider (Kompakt-Schraubenverdichter)
Flüssigkeitskühler, Kaltwassersätze, Kältemaschinen, Kälteanlagen und Wärmepumpen mit halbhermetischen Kompakt-Schraubenverdichtern sind für einen großen Einsatzbereich (Kaltwassertemperaturen von -15°C bis +15°C) verfügbar. Die Baureihe X – Line ist universell einsetzbar für Klimakälte, Kühlung von industriellen Prozessen und Verfahren und zur Flüssigkeitskühlung für Wasser, Emulsionen, Ölen und sonstigen Medien. Je nach Auswahl des Kältemittels sind diese Verdichter insbesondere für Wärmepumpenanwendungen mit einem großen Leistungsregelbereich bei hohen Heizwasseraustrittstemperaturen (+30°C bis +65°C) geeignet. Für Anwendungen mit hoher Heizwasser Austrittstemperatur (Hochtemperatur Wärmepumpen) mit “low GWP” HFO Kältemitteln (R1234ze / R1234yf) bis +80°C. NEU: A1 Kältemittel R515B (GWP=299) für Temperaturen bis über 80°C. Wärmepumpen auch in Kaskadenbauweise als Hochtemperatur-Wärmepumpe mit Heizwassertemperaturen bis 120°C. Prozesskälteanlagen mit Schraubenverdichtern für tiefere Verdampfungstemperaturen finden Sie unter Tiefkälteanlagen.
Die Leistungsregelung erfolgt stufenlos durch Regelschieber mit angepasstem Vi-Volumenverhältnis. Abhängig vom verwendeten Kältemittel stehen über 60 verschiedenen Verdichter Baugrößen zur Auswahl. Alle Schraubenverdichter sind optional mit externem Frequenzumformer lieferbar. Kompakt-Schraubenverdichter können wahlweise mit Economiser für hohe Leistungszahlen (EER) und damit bestmögliche Effizienz ausgerüstet werden. Als Kältemittel stehen u.a. zur Verfügung: R513A (XP10), R1234ze, R1234yf, R450A (Solstice® N13), R515B (Solstice® N15) sowie weiterhin R134a (→ Übersicht Kältemittel). Diese Verdichter aus deutscher Produktion (Bitzer) stehen auch für Sonderspannungen u.a. 420V, 500V und 690V bei 50 / 60Hz – Betrieb für Industriekälteanlagen und Prozesskälte zur Verfügung.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Schraubenverdichter mit bereits integriertem Frequenzumformer finden Sie [→ hier]

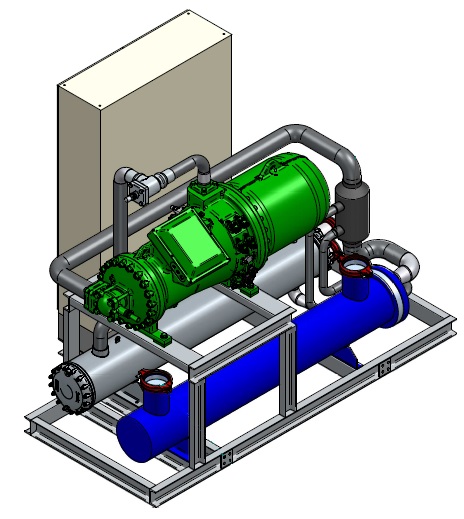

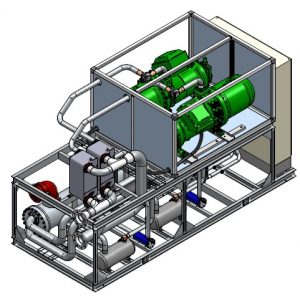

Beispiele Kälteanlagen (Kältemaschinen) mit Schraubenverdichtern
Baureihen und Kälteleistungen
Flüssigkeitskühler (Kaltwassersatz) und Wärmepumpen wassergekühlt
| Baureihe | Beschreibung | Kälteleistung |

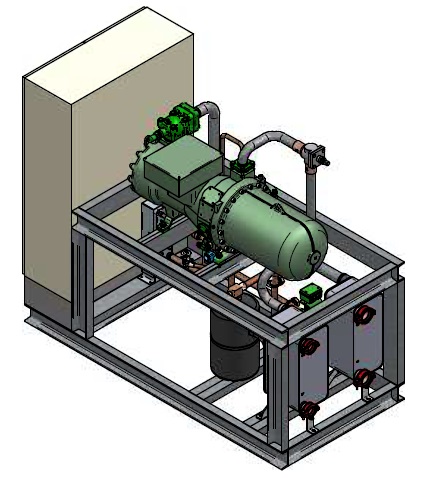

| X11S | Flüssigkeitskühler mit Plattenverdampfer und Plattenverflüssiger | 100 bis 1.600 kW |

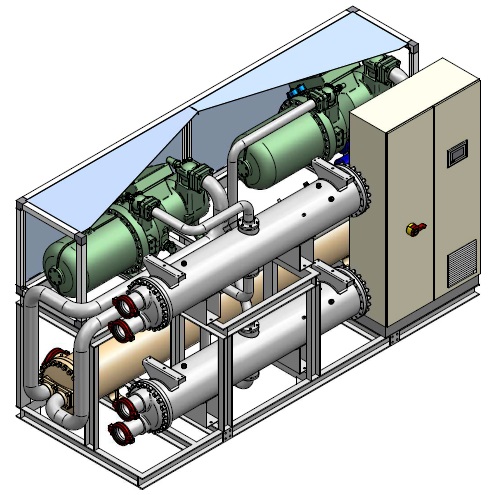

| X22S | Flüssigkeitskühler mit Rohrbündelverdampfer, trocken und Rohrbündelverflüssiger | 100 bis 2.500 kW |
| X11H |
Wärmepumpen mit Plattenverdampfer und Plattenverflüssiger |
100 bis 2.000 kW |
| X22H |
Wärmepumpen mit Rohrbündelverdampfer, trocken und Rohrbündelverflüssiger |
100 bis 2.000 kW |
Flüssigkeitskühler (Kaltwassersatz) mit externen Verflüssigern
| Baureihe | Beschreibung | Kälteleistung |
| X01S | Flüssigkeitskühler mit Plattenverdampfer für Betrieb mit externen Verflüssigern | 100 bis 1.200 kW |
| X02S | Flüssigkeitskühler mit Rohrbündelverdampfer, trocken für Betrieb mit externen Verflüssigern | 100 bis 1.200 kW |
Flüssigkeitskühler (Kaltwassersatz) in Kompaktbauweise für Außenaufstellung
| Baureihe | Beschreibung | Kälteleistung |
| X31S | Flüssigkeitskühler mit Plattenverdampfern | 100 bis 600 kW |

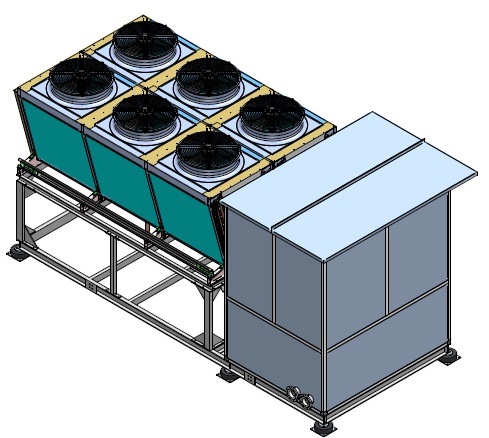

| X32S | Flüssigkeitskühler mit Bündelrohrverdampfer, trocken | 100 bis 2.500 kW |
Anfragen und Auslegungen an : vertrieb(at)smardt.de
Sonderauslegungen sind nicht aufgeführt
